Техническая характеристика насоса MT 100/8

Трансформаторные насосы МТ 100/8 - центробежные, консольные, герметичные длительного действия наружные насосы.
Предназначены насосы для осуществления циркуляции трансформаторного масла температурой до 80°C в системе охлаждения силовых трансформаторов.

Привод насосных агрегатов МТ 100/8 обеспечивают электродвигатели специального исполнения номинальной мощностью 3,0 кВт.

Условное обозначение
МТ 100/8 У1, где
- М: модернизированный;
- Т: трансформаторный;
- 100: номинальная подача, м³/час;
- 8: номинальный напор, м;
- У1: климатическое исполнение (умеренный климат, категория размещений 1).

Таблица 1 - техническая характеристика трансформаторного насоса МТ 100/8.

Габаритные размеры

Таблица 1. Техническая характеристика насоса МТ 100/8
Параметры Значения
Номинальная подача, м³/ч 100
Диапазон подачи, м³/ч 40-110
Номинальный напор, м 8
Диапазон напора, м 12-7
Частота вращения (синхронная), с¹ (об/мин) 25 (1500)
ДКЗ при номинальной подаче, м, не больше 3,5
КПД электронасоса, % 62
Напряжение в сети, В 220/380
Ток при номинальной подаче, А, при напряжении 220/380 В, не больше 10,7/6,2
Соединение фаз треугольник, звезда
Мощность двигателя номинальная, кВт 3,0
Класс нагревостойкости В
Кратность пускового тока 5,3
Сопротивление изоляции обмоток статора относительно корпуса:
- в практически холодном состоянии, МОм, не меньше
- при установившейся рабочей температуре, МОм, не меньше

3,2
1,0
Масса, кг, без масла и транспортировочных крышек, не больше 110

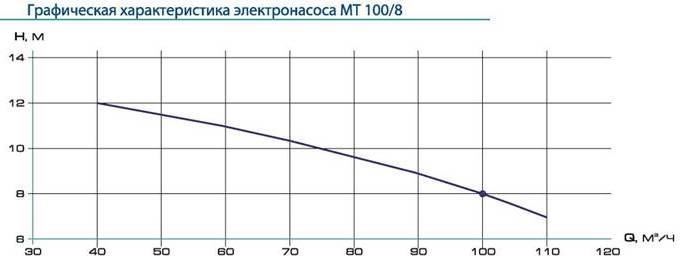

Таблица 2 - напорная характеристика трансформаторного насоса МТ 100/80.

Таблица 2. Рабочая характеристика насоса МТ 100/80
