Сведения и рекомендации, как правильно выполнить подбор насоса погружного, составлены техническим директором ТК Электромонтаж по многочисленным просьбам потребителей.
На что надо обратить внимание, когда выполняешь подбор насосов погружного типа?
Особенностью конструкции погружного электронасоса, является наличие:
- встроенного двигателя, достаточного для работы в границах рабочей характеристики;
- специальной камеры с маслом, предназначенной для предохранения статора двигателя от проникновения воды;
- системы уплотнений: торцовое на границе проточной части с масляной камерой, другое торцовое или манжетное на границе камеры с полостью статора.
Эти особенности важно учитывать, когда производишь подбор насоса погружного, его эксплуатацию, расчет потери напора.
Вопросы, возникающие при подборе насоса, часто встречающиеся проблемы, которые вызывает эксплуатация насосов.

Когда осуществляешь подбор насосов, кроме правил "работа насосов", необходимо помнить о двух основных показателях:
- подача (производительность), м³/час;
- напор, м.
Эти показатели тесно связаны между собой. Точка, при которой работа идет с максимальным КПД - рабочая точка.
Когда проводят подбор насоса погружного, то необходимо знать, что параметры рабочей точки входят в его обозначение. Например, Гном 10-10: первая цифра - это подача в м3/час, вторая цифра - напор м.

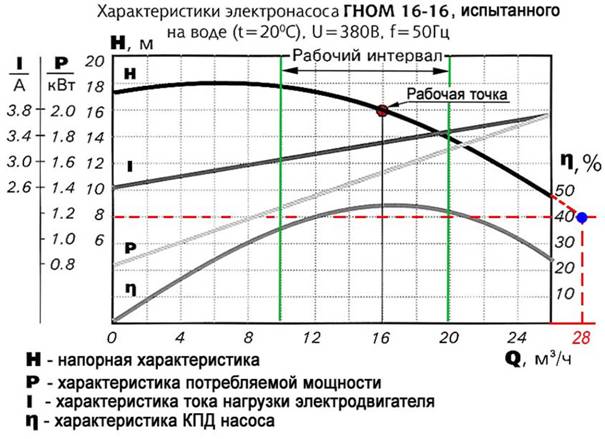

На рисунке 1 представлены графики зависимости значимых характеристик, которые надо знать, выполняя подбор насосов погружных Гном 16x16 (электродвигатель - 1,5 кВт):
- напорная (зависимость между подачей и напором);
- энергетическая (зависимость между подачей и потребляемой мощностью);
- ток нагрузки привода (зависимость между подачей и током двигателя);
- КПД (изменения, зависимые от подачи).
В графике по оси абсцисс - подача,(«Q», м³/час), по оси ординат - напор (буква «Н», м.), потребляемая мощность («Р», кВт), ток двигателя («I», А), КПД (буква «η», %).
На графике должен быть указан рабочий интервал, рекомендуемый изготовителем.
Если необходимо осуществить подбор насоса, то необходимо помнить, что работа за пределами рабочего интервала, является основанием для отклонения рекламационных претензий со стороны покупателей.
В Гном 16x16 подача может изменяться от 10 до 20 м³/час, напор от 18 до 14 м.
При максимальной подаче 20 м3/час, напоре 14 м, потребляется 1,7 кВт при токе 3,5А.
Производя подбор насоса центробежного, необходимо знать, что он имеет особенность, которую надо учитывать, если требуется сделать подбор насоса и его дальнейшую эксплуатацию: увеличивая подачу, напор уменьшается (потребляемая мощность и ток увеличиваются). И наоборот уменьшая подачу увеличивается напор (потребляемая мощность, ток нагрузки уменьшаются).

Рисунок 1


характеристика насоса

Однако, производя подбор насоса, необходимо учитывать, что подробные характеристики погружных агрегатов не часто встречаются в паспортах изготовителя. В лучшем случае представлена только напорная характеристика, часто без указания рабочего интервала. Такое положение затрудняет определение оптимального и безопасного режима длительной работы и правильно осуществить подбор насоса.
В случае отсутствии в паспорте напорной характеристики с указанным рабочим интервалом, специалисты ТД Электромонтаж рекомендуют, проводя подбор насосов погружных, единственный показатель для ориентирования - номинальный ток нагрузки электродвигателя. Этот показатель указывается в паспорте и на "шильдике".

Учитывая представленные на рисунке данные, проводя подбор насосов, можно сделать следующие выводы:
1. Погружные насосы Гном можно применять для откачивания воды из колодцев, котлованов (на свободный вылив) глубиной от 16 м уровнем воды над электронасосом (подпором) не более 2 м и до 18 м с уровнем жидкости над агрегатом не более 4 м.
2. Например, при откачивании с глубины 12 м и уровнем воды над агрегатом порядка 4 метров, агрегат вынужден будет работать с фактическим напором 8 м (12 м - 4 м = 8 м), и с подачей около 28 м3/час, что находится за пределами рабочего интервала и графика (синяя точка, отмеченная красным пунктиром), что приведет к перегрузке электропривода и выходу агрегата из строя.
3. Только выполняя ряд обязательных условий, совершая подбор насоса, можно использовать погружные электронасосы для откачивания воды с малых глубин (менее 16 метров), а именно:
- на напорном трубопроводе, при работе на свободный вылив, нужно установить шаровой кран или регулировочный вентиль для регулирования (уменьшения) подачи, на резиновом, пожарном шланге можно использовать струбцину.
- необходимо учитывать при подборе насоса, что контроль за безопасным длительным режимом работы (при отсутствии приборов контроля) должен осуществляться путем измерения тока нагрузки электродвигателя в одной из фаз питающего кабеля с помощью токовых клещей или амперметра (при уменьшении подачи ток будет уменьшаться и должен быть приведен в соответствие с паспортными данными на электронасос).
- производя подбор насоса погружного, необходимо помнить, что при откачивании воды из колодца на значительные расстояния необходимо сделать упрощенный расчет потерь напора в напорном трубопроводе, диаметр которого должен быть не менее диаметра напорного патрубка.
