Чертеж, габаритные размеры скважинных насосов СПА 4

Скважинный насос СПА-4 Насос СПА 4 предназначен для перекачивания воды из скважин и колодцев.
Конструктивно вертикальный многоступенчатый погружной насос.

Электронасосные агрегаты СПА 4 оснащаются электроприводами с диапазоном мощностей от 0,37 кВт до 7,5 кВт.
Асинхронный двигатель, входящий в состав насосного агрегата погружной, водозаполненный, вертикальный с диаметром 4 дюйма.
Частота вращения вала двигателя - 2900 об/мин.

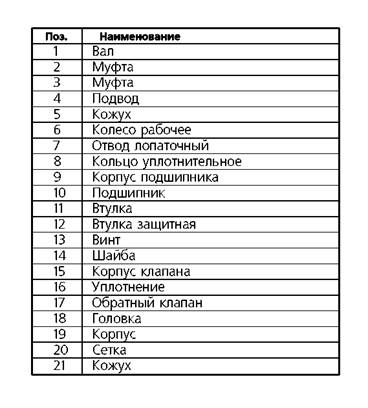

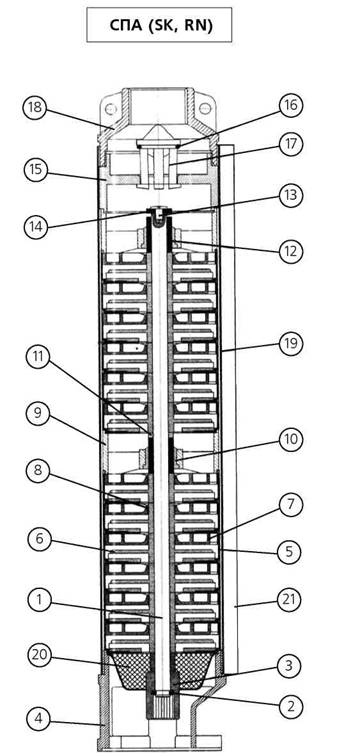

Рисунок 1 - габаритный чертеж на центробежный насос СПА с описанием входящих деталей.

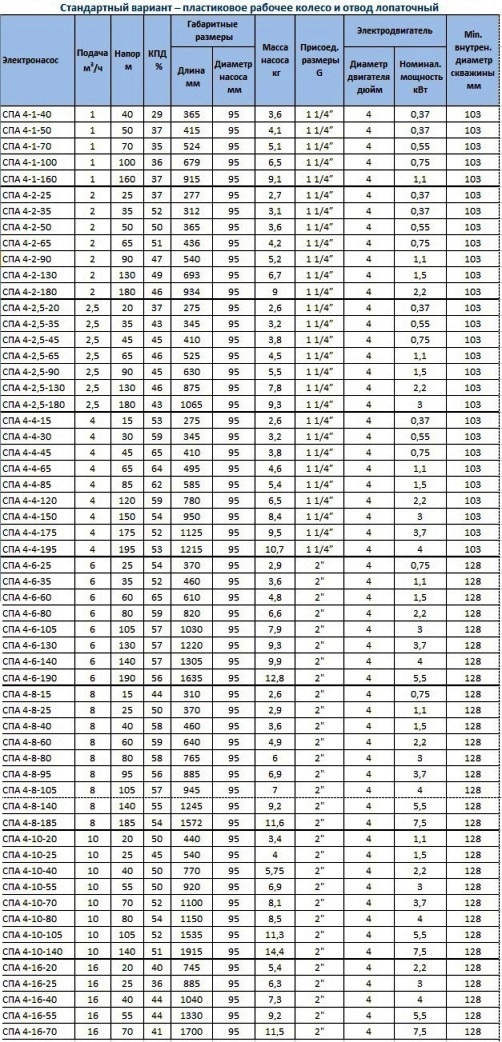

Рисунок 2 - габаритно-присоединительные размеры СПА-4 в стандартном исполнении (рабочее колесо насоса - высоко прочный пластик, отвод - лопаточный, другие проточные детали насоса из обычной стали).

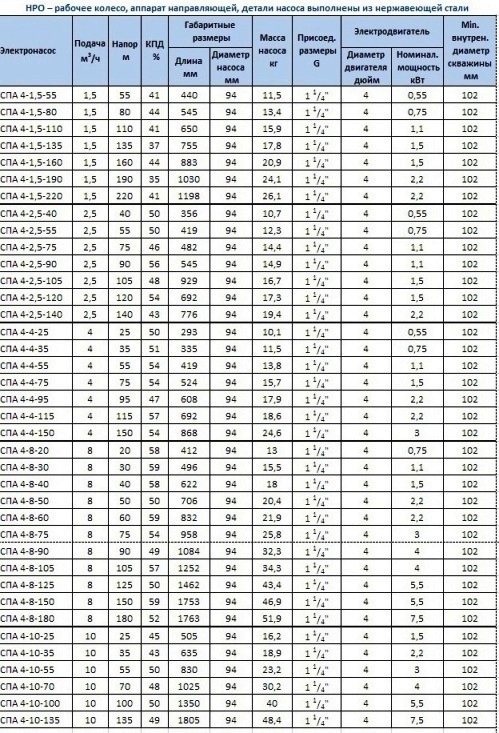

Рисунок 3 - габаритно-присоединительные размеры насосов СПА-4 в исполнении НРО (рабочее колесо, направляющий аппарат и другие детали проточной части из нержавеющей стали).

Рис.1
габаритный чертеж электронасоса СПА


Для просмотра габаритно-присоединительных размеров насосов СПА-4
нажмите кнопку


Рис.2
габаритные и присоединительные размеры СПА 4 (стандартное исполнение)
Рис.3
габаритные и присоединительные размеры СПА 4 (исполнение НРО)
