Габаритно-присоединительные размеры БЦП
 |
 |
Таблица 1 - габаритные, присоединительные размеры, масса и номинальная мощность на каждый насос БЦП-0,4 М.
Таблица 2 - габаритные, присоединительные размеры, масса и номинальная мощность на погружные насосы БЦП-0,63 М.
Рисунок 1 - габаритные и присоединительные размеры всех электронасосов БЦП, БЦП М.
Габаритные и присоединительные размеры БЦП 0,4 М
Таблица 1
| Марка | Габариты мм |
Присоед. дюймы |
Масса кг |
кВт |
| БЦП 0,4-18 (М) | 96x605 | G-1 1/4 | 13 | 0,37 |
| БЦП 0,4-25 (М) | 96x625 | G-1 1/4 | 14 | 0,37 |
| БЦП 0,4-40 (М) | 96x665 | G-1 1/4 | 16 | 0,37 |
| БЦП 0,4-63 (М) | 96x800 | G-1 1/4 | 22 | 0,75 |
| БЦП 0,4-80 (М) | 96x822 | G-1 1/4 | 24 | 0,75 |
| БЦП 0,4-100 (М) | 96x970 | G-1 1/4 | 26 | 1,1 |
Габаритные и присоединительные размеры БЦП 0,63 М
Таблица 2
| Марка | Габариты мм |
Присоед. дюймы |
Масса кг |
кВт |
| БЦП 0,63-18 (М) | 96x630 | G-1 1/4 | 14 | 0,37 |
| БЦП 0,63-25 (М) | 96x665 | G-1 1/4 | 16 | 0,37 |
| БЦП 0,63-40 (М) | 96x800 | G-1 1/4 | 19 | 0,55 |
| БЦП 0,63-63 (М) | 96x835 | G-1 1/4 | 25 | 0,75 |

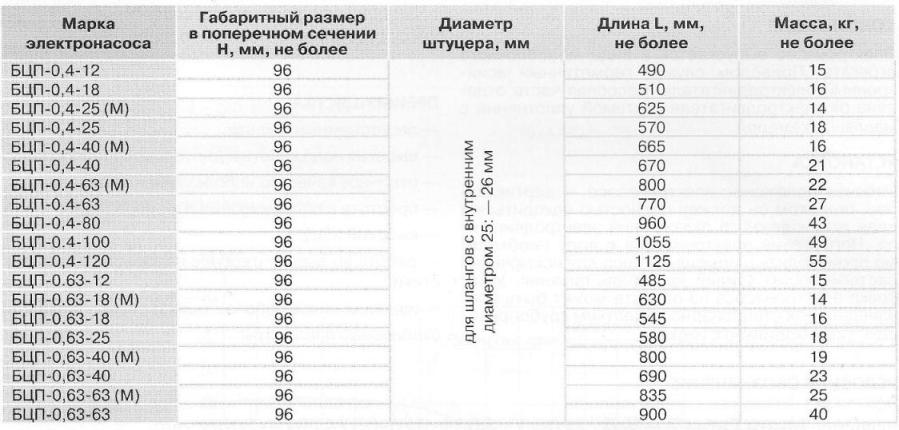

Рис.1 Габаритные размеры всех насосов БЦП, БЦП М
