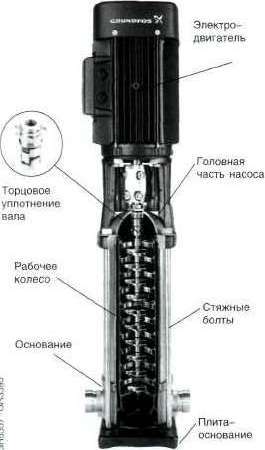

Насос CR в разрезе
Увеличить |
Насосы Grundfos CR, CRI, CRNпредставляют собой вертикальные многоступенчатые центробежные насосы с одинаковыми по размеру всасывающим и напорным патрубком, расположенными соосно (конструкция "in-line") и со стандартными электродвигателями Grundfos.
Конструкция "in-line"позволяет устанавливать такое насосное оборудование на горизонтальном трубопроводе.
Насосы Grundfos CR, CRI, CR предназначены для перекачивания взрывобезопасных, не содержащих твердых или волокнистых включений, химически нейтральных к материалам насоса жидкостей.
Конструкция и параметры работы насосов
Насосы состоят из основания и головной части, изготовленные из чугуна. Рабочие колеса и направляющие аппараты изготовлены из нержавеющей стали (CR), в насосах CRN, все контактирующие с перекачиваемой жидкостью детали, изготовлены из хромоникелевой стали (1.4401).
Все насосы оснащены торцевым уплотнениям вала, не требующим технического обслуживания.
Максимальный расход, обеспечиваемый насосами до 120 м3/час, напор до 320 м.
Температура перекачиваемой жидкости от -20°С (-30°С) до +120°С.
Номенклатура насосов включает 13 типоразмеров с различным значением расхода и несколько сотен типоразмеров с различными значениями давления.
Насосы Grundfos CRE, CRIE, CRNE созданы на основе насосов CR, CRI, CRN и принадлежат к семейству Е-насосов. Отличительная особенность данной группы - электродвигатели MGE с частотным регулированием скорости вращения.
Область применения насосов CR, CRI, CRN
- перекачивание воды для станций водоснабжения;
- распределение воды из водоснабжающих станций;
-повышение давления в магистральных трубопроводах, в системах водоснабжения высотных зданий, гостиничных комплексов, в промышленных и моечных установках, очистных сооружениях и др.;
- перекачивание жидкости в системах охлаждения и кондиционирования воздуха, питания котлов и удаления конденсата, охлаждения инструмента металлорежущих станков;
- перекачивание растворов масел и спиртов, гликолей и антифризов;
- орошение полей, дождевальные установки и др.
Электродвигатели
Насосы Grundfos CR, CRI, CRN комплектуются стандартными асинхронными двухполюсными электродвигателями MG и Siemens, закрытого типа с вентиляторным охлаждением, соотвествующее стандартам EN.
В стандартном исполнении все насосы имеют трехфазный электродвигатель MG. Для мощностей от 0,37-2,2 кВт возможно исполнение с однофазным электродвигателем.
Для нестандартных условий эксплуатации вожможна поставка электродвигателей во взрывозащищенном исполнении (АТЕХ), с устройством, препятствующим образованию конденсата, с защитой от перегрева.
Условное обозначение
Расшифровка обозначения центробежных насосов Grundfos на примере насоса CR 32 (s) -4 -2 -A(x) -F -G -E-HQQE:
CR - типовой ряд;
32 - номинальная подача (м3/час);
(s) - все рабочие колеса уменьшенного диаметра (только для CR, CRI);
4 - число рабочих колес;
2 - число рабочих колес уменьшенного диаметра CR, CRN 32, 45, 64, 90, 120, 150;
А(x) - код исполнения насоса (базовое). Варианты: В, F, H, HS, I, K, M, P, R, SF, X;
F - код трубного исполнения (стандартный фланец (DIN). Варианты : A, B, CA, G, J, N, P, X;
G - код материала (нержавеющая сталь) Варианты: А, D, GL, I, II, K, S, X;
Е - код эластомера. Варианты: Е - EPDM, F - FXM, K - FFKM, V - FKM (Viton);
HQQE - код торцевого уплотнения вала. Варианты: H - сбалансированное катриджевое, В- графит, Q - карбид кремния, U - карбид вольфрама, Е - EPDM.
|
