Габаритные и присоединительные размеры насосов ЛМ

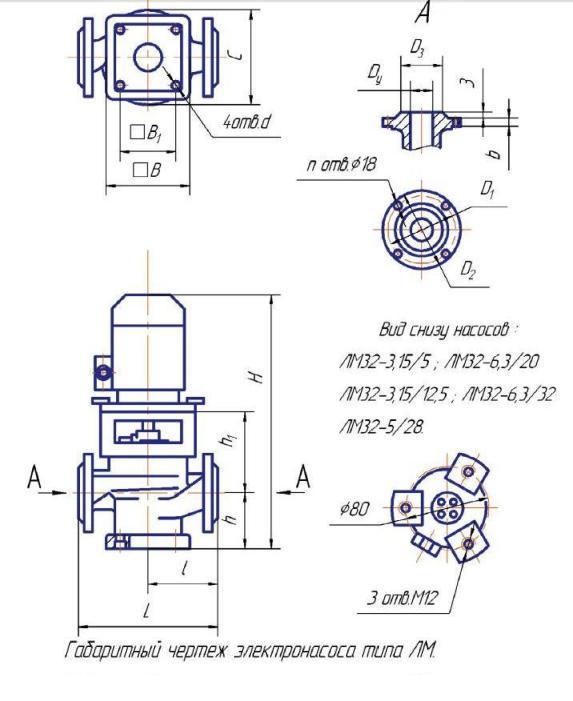

На рисунке 1 представлен габаритный чертеж на моноблочные насосы (электронасосы) ЛМ. На рис. 2 разрез сальникового уплотнения на насос с описанием деталей уплотнения. На рис. 3 представлено торцовое уплотнение насоса ЛМ в разрезе с подробным описанием.

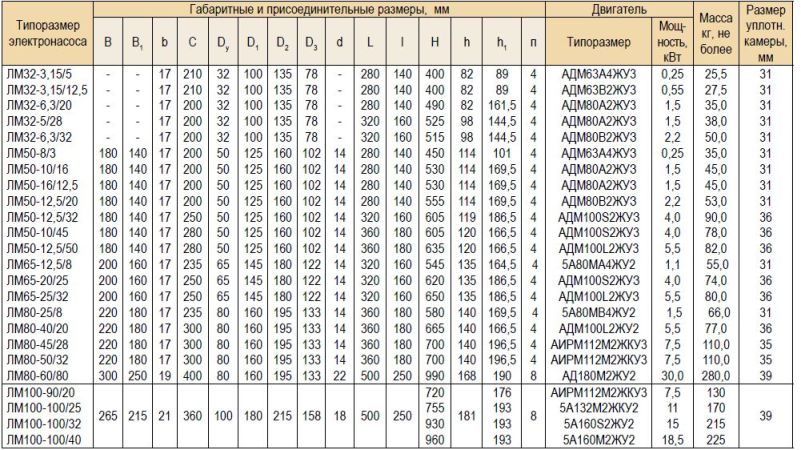

На рис. 4 приведена таблица габаритных и присоединительных размеров электронасоных агрегатов ЛМ в модификациях. В таблице указаны типы электронасосов, присоединительные, габаритные размеры в мм, электродвигатели для каждого вида электронасоса, их мощность в кВт, масса агрегатов.

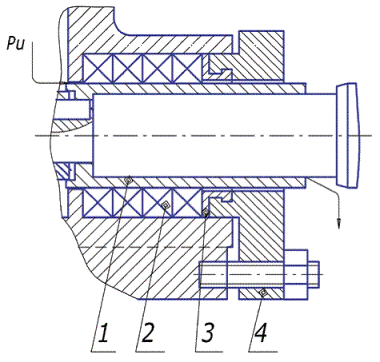

Рис.2. Сальниковое уплотнение 1-втулка защитная; 2-набивка сальниковая; 3- кольцо нажимное; 4-крышка сальника

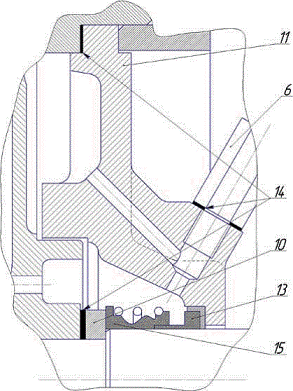

Рис.3. Торцовое уплотнение 6-пробка; 10 – втулка упорная; 11-крышка корпуса; 13 – ответное кольцо; 14- прокладки; 15-вращающий узел
