АИР 100. Характеристика. Цены

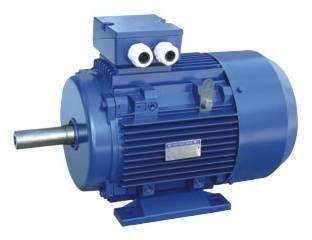

Асинхронный электродвигатель АИР 100 (АИР 100L2, АИР 100L4, АИР 100L6, АИР 100L8, АИР 100S2, АИР 100S4) производится в соответствии со следующими главными требованиями:
- по напряжению: электродвигатель с одинарным напряжением на 380В с тремя клеммами, электродвигатель на двойное напряжение 220/3100В с шестью клеммами;
- по климатическому исполнению АИР 100: умеренный У2, У3, где 2 и 3 - категории размещения. Категория 2 - двигатели размещаются под навесом где нет воздействия осадков и прямых солнечный лучей. Категория 3 - электродвигатели находятся в закрытых, с не регулируемыми по климату, помещениях;
- режим работы электродвигателя АИР 100: S1 продолжительный;
- степень защиты, IP: 54, 55 (при такой защите электродвигатель АИР 100 имеет защиту от водяных брызг со всех направлений, содержание нетокопроводящей пыли в воздушной среде не более 100 мг/м³).

Монтажное исполнение электродвигателя АИР 100:
- IM 1081, 1011, 1001 - исполнение на лапах;
- IM 3081, 3011, 3001 - фланцевое исполнение;
- IM 3681 - исполнение малый фланец (фланцевый недоступный с обратной стороны);
- IM 2081, 2011, 2001 - комбинированное исполнение лапы + фланец.

По своим размерам и параметрам АИР 100 (L, S) аналогичен электродвигателям:
5А 100L2(4,6,8), 5АИ100L4(2,6,8), АДМ90L6(2,4), 5А 100S2(S4), 5АИ 100S2(S4), АДМ 100S2(S4), АД100S2(S4).

Электродвигатель АИР 100 используется для оснащения многочисленных видов бытового и промышленного оборудования: насосы объемного и динамического типа, компрессоры, компрессорное оборудование, различное вентиляционное оборудование и т.д.

АИР 100 (L, S) соответствуют следующие более ранние модели:
- АИР 100L2, 5,5х3000: АО2-41-2, 4А100L2, 4АМ100L2;
- АИР 100L4, 4х1500: АО2-41-4, 4А100L4, 4АМ100L4;
- АИР 100L6, 2,2 х1000: АО2-32-6, 4А100L6, 4АМ100L6;
- АИР 100L8, 1,5х750: 4А100L8, 4АМ100L8;
- АИР 100S2, 4х3000: АОЛ2-31-2, 4А100S2, 4АМ100S2;
- АИР 100S4, 3х1500: АОЛ2-32-4, 4А100S4, 4АМ100S4.

Таблица №1 - технические характеристики электродвигателя АИР 100.
Таблица №2 и рисунок 1 - габаритно-присоединительные размеры двигателей АИР 100 исполнений IM1081, 2081, 3081.
Таблица №3, рисунок 2 - габаритно-присоединительные размеры электродвигателей исполнения IM3681.

Технические характеристики электродвигателя АИР 100

Примечание: параметры двигателей АИР 100, представленные в таблице, у разных производителей могут отличаться.

Габаритно-присоединительные размеры двигателей

Размеры электродвигателей АИР 100, представленные в таблице, у разных производителей могут отличаться.

Рис.1 Габаритные и присоединительные размеры электродвигателя АИР 100 исполнений IM1081, 2081, 3081

Габаритно-присоединительные размеры электродвигателей исполнения IM 3681

Рис.2 Габаритные и присоединительные размеры электродвигателя АИР 100 исполнения IM 3681
