АИР 80. Характеристика. Цены

Производимый промышленностью асинхронный электродвигатель АИР 80 (АИР 80А2(В2), АИР 80А4(В4), АИР 80А6(В6), АИР80А8(В8)) должен соответствовать следующим основным требованиям:
- виды напряжения: одинарное 380В с тремя клеммами в коробке выводов, двойное 220/380В с шестью клеммами;
- исполнение по климату: исполнения У2 и У3, где У - умеренный климат, 2 и 3 - категории размещения. Категория 2- электродвигатель размещен под навесом и не подвергается прямому воздействию солнечного излучения и осадков. Категория 3 - двигатель размещается и эксплуатируется в закрытом помещении. Регулирование климатических условий отсутствует;
- вид режима работы: продолжительный, S1;
- по степени защиты: IP54, 55 (IP54 и 55: электродвигатель АИР 80 защищен от брызг воды со всех направлений, содержание в воздухе нетокопроводящей пыли не превышает 100 мг/м³).

Виды монтажных исполнений электродвигателя АИР 80:
- исполнение IM 1081, IM 1011, IM 1001 - на лапах;
- исполнение IM 3081, IM 3011, IM 3001 - фланцевое;
- исполнение IM 3681 - малый фланец (фланцевый недоступный с обратной стороны);
- исполнение IM 2081, IM 2011, IM 2001 - комбинированное лапы плюс фланец.

По параметрам и размерам электродвигатели типа АИР 80 соответствуют электродвигателям 5А 80МВ2(4,6,8), 5АИ 80В2(4,6,8), АДМ 80В2 (4,6), АД80В2(4,6,8).

Электродвигатель АИР 80 в модификациях используют в качестве электропривода для оснащения различного вида оборудования, среди которых: насосы динамические и объемные, компрессоры, вентиляторы, вентиляционное оборудование и др.

Более ранние марки электродвигателей, соответствующие АИР 80:
- АИР 80А2, 1,5х3000: АОЛ2-21-2, 4А80А2, 4АМ80А2;
- АИР 80А4, 1,1х1500: АОЛ2-21-4, 4А80А4, 4АМ80А4;
- АИР 80А6, 0,75х1000: АОЛ2-21-6, 4А80А6, 4АМ80А6;
- АИР 80А8, 0,37х750: 4А80А8, 4АМ80А8;
- АИР 80В2, 2,2х3000: АОЛ2-22-2, 4А80В2, 4АМ80В2;
- АИР 80В4, 1,5х1500: АОЛ2-22-4, 4А80В4, 4АМ80В4;
- АИР 80В6, 1,1х1000: АОЛ2-22-6, 4А80В6, 4АМ80В6;
- АИР 80В8, 0,55х750: 4А80В8, 4АМ80В8.

Таблица №1 - технические характеристики электродвигателя АИР.
Таблица №2, рисунок 1 - габаритно-присоединительные размеры двигателей АИР 80 исполнений IM1081, 2081, 3081.

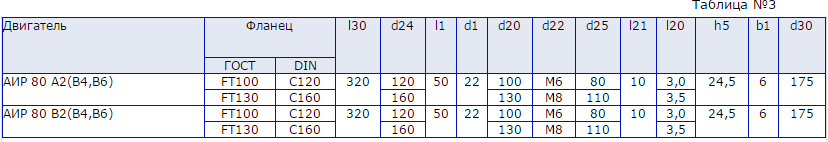

Таблица 3 и рисунок 2 - габаритно-присоединительные размеры двигателей исполнений IM3681.

Технические характеристики электродвигателя АИР 80

Параметры двигателей, представленные в таблице, у разных производителей АИР 80 могут отличаться.

Габаритно-присоединительные размеры двигателей

Размеры электродвигателей, представленные в таблице, у разных производителей АИР 80 могут отличаться.

Рис.1 Габаритные и присоединительные размеры электродвигателя АИР 80 исполнений IM1081, 2081, 3081

Габаритно-присоединительные размеры электродвигателей исполнения IM 3681

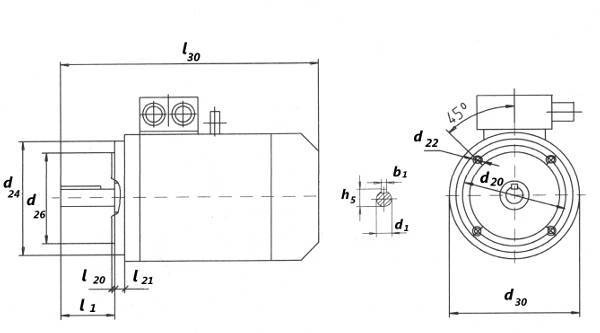

Рис.2 Габаритные и присоединительные размеры электродвигателя АИР 80 исполнения IM 3681
