Габаритные и присоединительные размеры двигателей АИРC
![]() |
![]() |
На странице приведены:
Рис.1 - присоединительные размеры на электродвигатели АИРС.
Рис.2 - габаритные размеры на двигатель АИРС исполнения IM 1081, IM 1082 и электродвигатель исполнения IM 2081, IM 2082.
Рис.3 - габаритные размеры на асинхронный двигатель исполнения IM 3081, IM 3082 и IM 2181, IM 2182.

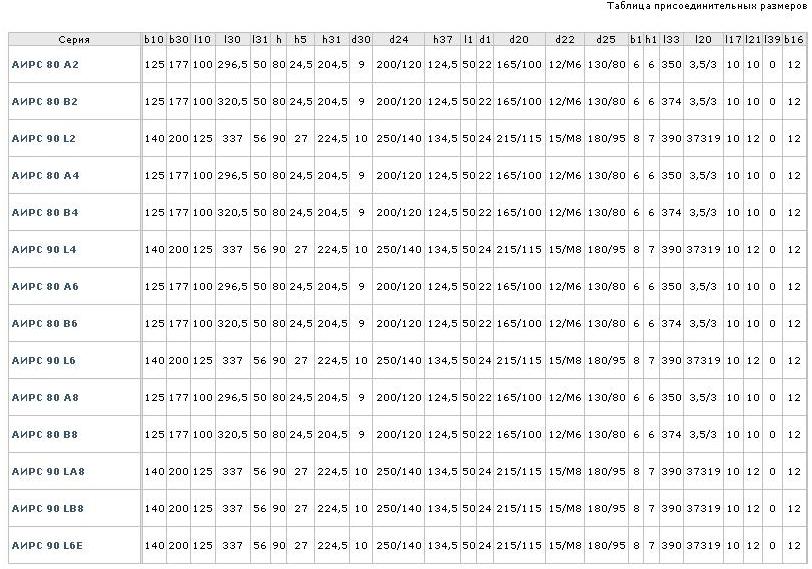

Рис.1 Присоединительные размеры АИРС
![](./img/gab-4airs.jpg)
![](./img/gab-4airs.jpg)

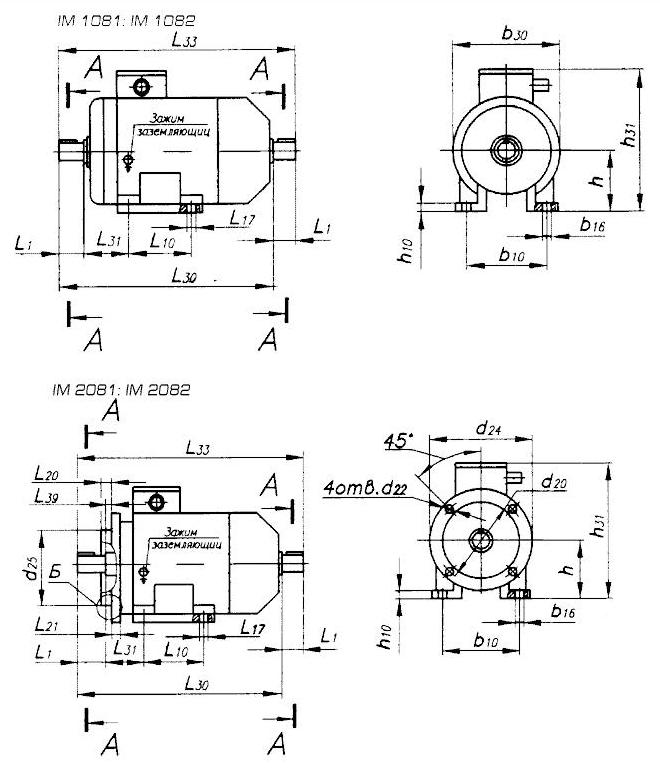

Рис.2 Габариты АИРС исполнение IM 1081, IM 1082, IM 2081, IM 2082
![](./img/gab-1airs.jpg)

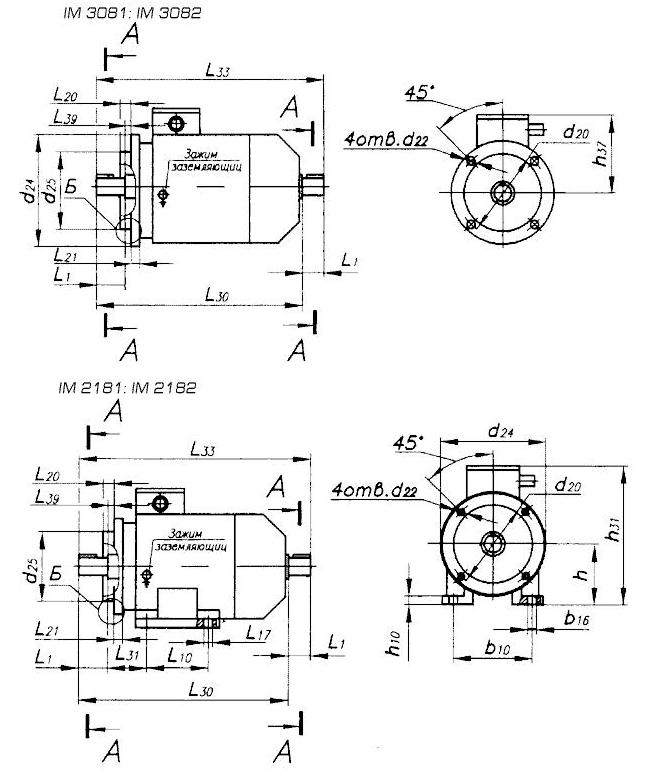

Рис.2 Габариты АИРС исполнение IM 3081, IM 3082, IM 2181, IM 2182
![](./img/gab-2airs.jpg)
![](./img/gab-1airs.jpg)
Рис.2 Габариты АИРС исполнение IM 3081, IM 3082, IM 2181, IM 2182
![](./img/gab-2airs.jpg)
