Присоединительные и габаритные размеры
импортных двигателей

Габаритный чертеж и присоединительные размеры на низковольтные асинхронные электродвигатели общего назначения, произведенные и сертифицированные в соответствии с международными стандартами DIN EN ISO 9001; DIN, IEC, CENELEC.
На рисунке 1 - чертеж и присоединительные размеры на низковольтный электродвигатель общего назначения, как отечественных производителей (ВЭМЗ (6A), МЭМ (АИС), ELDIN (RA)), так и зарубежных производителей (Siemens (1LA), WEG (W22), АВВ (M2AA)).

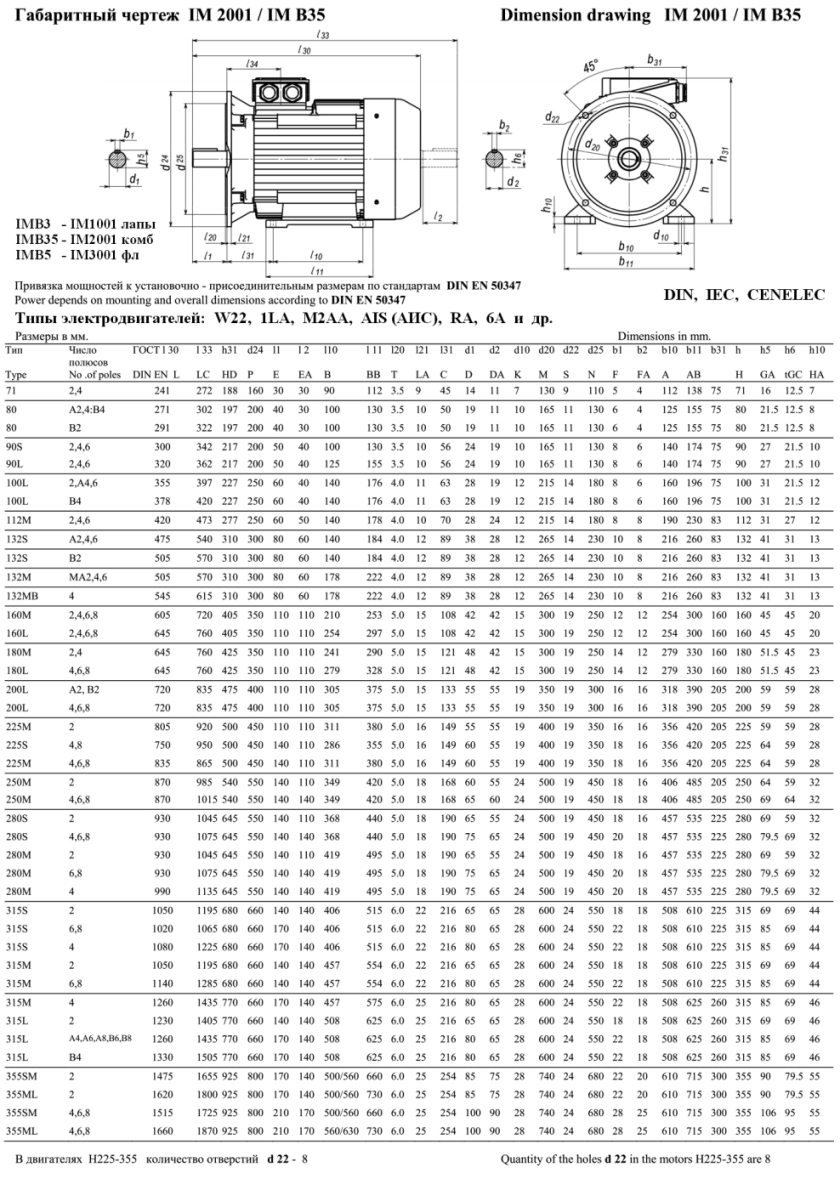

Рис.1 Габаритный чертеж, присоединительные размеры
на двигатели общего назначения
