Насосы для скважин нового поколения 2ЭЦВ с электродвигателем типа ДАП
На предприятии ОАО "Ливнынасос", входящем в холдинг ОАО "Группа ГМС", налажено серийное производство скважинных насосов нового поколения 2ЭЦВ.
Основа насосов герметичные электродвигатели серии ДАП и насосные части с улучшенными энергетическими и эксплуатационными характеристиками.
Насосы 2ЭЦВ имеют гарантийный срок эксплуатации увеличенный вдвое, в сравнении с насосами ЭЦВ.
Основной причиной создания герметичных электродвигателей серии ДАП (Д - электродвигатель, А - асинхронный, П - погружной) явились недостатки проточных двигателей, а именно:
- повышенный износ подшипников скольжения за счет содержания в воде песка, солей металлов и т.д, особенно, если насос смонтирован неглубоко от поверхности;
- коррозия статорного и роторного элементов двигателя, особенно, при длительных остановках насоса и частых пусках.
Попытаемся ответить на вопрос - почему же все-таки, потребители выбирают насосы нового поколения 2ЭЦВ?
Насосы ЭЦВ |
Насосы нового поколения 2 ЭЦВ |
| Недостатки: | Преимущества: |
| 1. Проточные электродвигатели типа ПЭДВ, подвергающиеся неблагоприятному воздействию перекачиваемой среды | 1. Герметичные электродвигатели типа ДАП, не подвергаются неблагоприятному воздействию среды |
| 2. Повышенный износ подшипников скольжения осевого и опорных электродвигателя из-за попадающего вместе с водой песка, приводящего к преждевременному выходу из строя насосного агрегата | 2. Внутренняя полость электродвигателя изолирована от перекачиваемой воды, тем самым исключена возможность попадания песка в подшипники и их преждевременный износ |
| 3. Преждевременная коррозия металлических частей статора и ротора двигателя, особенно из-за химических и биологических составляющих в воде (железа, сероводорода, бактерий, растворенного кислорода), особенно, если насос смонтирован неглубоко от поверхности. Коррозия приводит к снижению электротехнических свойств и снижению мощности и в конечном итоге к выходу электродвигателя из строя | 3. Исключена коррозия металлических частей двигателя (статорных и роторных пластин), что позволяет значительно увеличить срок работы электродвигателя и сохранить высокий КПД в течение всего срока эксплуатации |
| 4. Ресурс работы электродвигателя не более 14000 часов | 4. Ресурс работы электродвигателя до капитального ремонта увеличен до 25000 часов |
| 5. Гарантийный срок эксплуатации насосного агрегата до 1 года (12 месяцев) | 5. Гарантийный срок эксплуатации насосного агрегата увеличен до 2 лет (24 мес) |
| 6. По своим энергетическим характеристикам новые электродвигатели ДАП не уступают лучшим мировым образцам и при этом электродвигатели более адаптированы к качеству российских электрических сетей | |
| 7. Образцы насосов 2ЭЦВ проходят подконтрольную эксплуатацию в различных водоканалах | |
| 8. Созданы новые опытные образцы электродвигателей ДАП 10 мощностью от 30, 45, 75 кВт, которые в ближайшее время будут установлены на подконтрольную эксплуатацию | |
| 9. Разработаны новые насосные части с улучшенными параметрами надежности и КПД |
Вывод очевиден!!!
Центробежный насос с герметизированным, не подверженным коррозии и преждевременному износу подшипников, электродвигателем ДАП, с увеличенным сроком эксплуатации до 25000 часов и не уступающий по своим энергетическим характеристикам лучшим мировым образцам, новое конструктивное решение насосной части с улучшенными параметрами и более высоким КПД, подконтрольные испытания агрегатов перед началом серийного выпуска, увеличенный гарантийный срок на изделие в два раза - вот основной перечень аргументов в пользу выбора скважинного насоса нового поколения 2 ЭЦВ.
Среди погружных насосов для скважин, с улучшенными характеристиками, можно отметить насосное оборудование зарубежных компаний Grundfos, Wilo и Nocchi. Особое место среди них занимают погружные скважинные насосы grundfos, нашедшие широкое применение в быту и промышленности и скважинные насосы wilo.

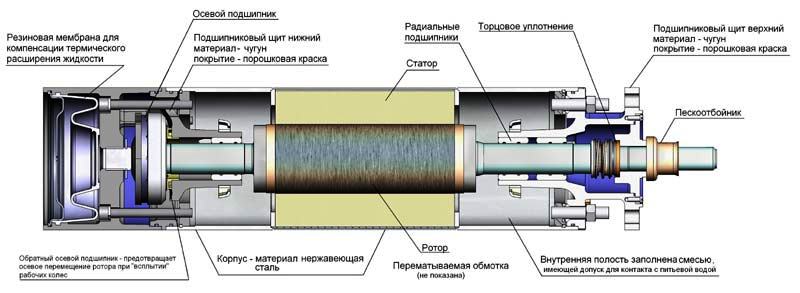

Конструктивная схема герметичного электродвигателя ДАП
Центробежные насосы для скважин, укомплектованные герметичными электродвигателями ДАП, имеют маркировку 2 ЭЦВ.
Внутренняя полость двигателя ДАП изолирована от перекачиваемой воды при помощи узла торцового уплотнения и заполняется жидкостью, допущенной для контакта питьевой водой.
Существующий узел дыхания предназначен для компенсации термического расширения жидкости.
Днище и подшипниковые щиты изготавливаются из чугуна с последующей порошковой окраской.
Радиальные и осевые подшипники изготовлены из современных полимерных материалов.
Все электродвигатели предварительно заполнены жидкостью и проходят 100% испытания на заводе-изготовителе.
Нажмите для увеличения
Условного обозначения электродвигателей ДАП :
ДАП XX - XXX
ДАП - | Д - электродвигатель | А - асинхронный | П - погружной
ХХ - характеристика двигателя по диаметру скважины, уменьшенному в 25 раз и округленному:
6 - для скважины внутренним диаметром обсадной трубы 150 мм;
8 -для скважины внутренним диаметром обсадной трубы 200 мм;
10 - для скважины внутренним диаметром обсадной трубы 250 мм;
12 -для скважины внутренним диаметром обсадной трубы 300 мм.
ХХХ - номинальная мощность, кВт
Преимущества применения герметичных двигателей ДАП:
• изоляция внутренней полости двигателя от перекачиваемой среды, что исключает попадание песка в подшипники электродвигателя и коррозию статорных и роторных пластин
• по своим техническим характеристикам двигатели ДАП не уступают мировым образцам и более адаптированы к качеству российских электрических сетей
• увеличен гарантийный срок эксплуатации до 24 месяцев
• ресурс работы двигателя до капитального ремонта составляет 25 000 часов.
Все опытные образцы насосов 2ЭЦВ проходят подконтрольную эксплуатацию в различных водоканалах.
Насос типа 2ЭЦВ имеет увеличенный гарантийный срок эксплуатации до 24 месяцев.
| Марка насоса | Q м³/ч |
Н м |
N кВт |
Цена, руб. с ндс |
| 2ЭЦВ 6-4-70 | 4 | 70 | 3 | 93 240 |
| 2ЭЦВ 6-4-100 | 4 | 100 | 3 | 101 280 |
| 2ЭЦВ 6-4-130 | 4 | 130 | 4 | 106 500 |
| 2ЭЦВ 6-4-160 | 4 | 160 | 4 | 117 240 |
| 2ЭЦВ 6-4-190 | 4 | 190 | 4 | 119 700 |
| 2ЭЦВ 6-6.5-60 | 6,5 | 60 | 3 | 91 140 |
| 2ЭЦВ 6-6.5-85 | 6,5 | 85 | 3 | 93 240 |
| 2ЭЦВ 6-6.5-105 | 6,5 | 105 | 4 | 98 400 |
| 2ЭЦВ 6-6.5-125 | 6,5 | 125 | 4 | 101 280 |
| 2ЭЦВ 6-6.5-140 | 6,5 | 140 | 5,5 | 106 620 |
| 2ЭЦВ 6-6.5-160 | 6,5 | 160 | 5,5 | 112 620 |
| 2ЭЦВ 6-6.5-185 | 6,5 | 185 | 7,5 | 116 640 |
| 2ЭЦВ 6-6.5-225 | 6,5 | 225 | 7,5 | 118 020 |
| 2ЭЦВ 6-10-50 | 10 | 50 | 3 | 91 500 |
| 2ЭЦВ 6-10-80 | 10 | 80 | 4 | 94 680 |
| 2ЭЦВ 6-10-110 | 10 | 110 | 5,5 | 104 460 |
| 2ЭЦВ 6-10-120 | 10 | 120 | 5,5 | 108 540 |
| 2ЭЦВ 6-10-140 | 10 | 140 | 7,5 | 115 740 |
| 2ЭЦВ 6-10-160 | 10 | 160 | 7,5 | 132 720 |
| 2ЭЦВ 6-10-185 | 10 | 185 | 9 | 139 020 |
| 2ЭЦВ 6-10-235 | 10 | 235 | 11 | 150 360 |
| 2ЭЦВ 6-10-290 | 10 | 290 | 13 | 202 080 |
| 2ЭЦВ 6-10-350 | 10 | 350 | 18,5 | 221 880 |
| 2ЭЦВ 6-16-50 | 16 | 50 | 4 | 113 040 |
| 2ЭЦВ 6-16-75 | 16 | 75 | 7,5 | 116 340 |
| 2ЭЦВ 6-16-90 | 16 | 90 | 7,5 | 128 340 |
| 2ЭЦВ 6-16-100 | 16 | 100 | 7,5 | 131 520 |
| 2ЭЦВ 6-16-110 | 16 | 110 | 7,5 | 135 240 |
| 2ЭЦВ 6-16-140 | 16 | 140 | 11 | 143 760 |
| 2ЭЦВ 6-16-160 | 16 | 160 | 13 | 156 300 |
| 2ЭЦВ 6-16-190 | 16 | 190 | 15 | 188 880 |
| 2ЭЦВ 6-25-50 | 25 | 50 | 5,5 | 129 300 |
| 2ЭЦВ 6-25-60 | 25 | 60 | 7,5 | 131 820 |
| 2ЭЦВ 6-25-70 | 25 | 70 | 7,5 | 132 540 |
| 2ЭЦВ 6-25-80 | 25 | 80 | 7,5 | 135 840 |
| 2ЭЦВ 6-25-90 | 25 | 90 | 9 | 138 180 |
| 2ЭЦВ 6-25-100 | 25 | 100 | 11 | 147 780 |
| 2ЭЦВ 6-25-120 | 25 | 120 | 13 | 150 420 |
| 2ЭЦВ 8-16-100 | 16 | 100 | 7,5 | 142 740 |
| 2ЭЦВ 8-16-140 | 16 | 140 | 13 | 150 660 |
| 2ЭЦВ 8-16-160 | 16 | 160 | 13 | 181 860 |
| 2ЭЦВ 8-16-180 | 16 | 180 | 15 | 208 320 |
| 2ЭЦВ 8-16-200 | 16 | 200 | 15 | 237 720 |
| 2ЭЦВ 8-16-260 | 16 | 260 | 18,5 | 273 600 |
| 2ЭЦВ 8-25-55 | 25 | 55 | 7,5 | 132 000 |
| 2ЭЦВ 8-25-70 | 25 | 70 | 7,5 | 136 740 |
| 2ЭЦВ 8-25-100 | 25 | 100 | 11 | 149 580 |
| 2ЭЦВ 8-25-125 | 25 | 125 | 13 | 152 460 |
| 2ЭЦВ 8-25-150 | 25 | 150 | 15 | 172 200 |
| 2ЭЦВ 8-25-180 | 25 | 180 | 18,5 | 266 940 |
| 2ЭЦВ 8-25-230 | 25 | 230 | 22 | 318 840 |
| 2ЭЦВ 8-25-300 | 25 | 300 | 37 | 454 560 |
| 2ЭЦВ 8-25-340 | 25 | 340 | 45 | 570 300 |
| 2ЭЦВ 8-25-400 | 25 | 400 | 45 | 635 520 |
| 2ЭЦВ 8-40-40 | 40 | 40 | 7,5 | 110 700 |
| 2ЭЦВ 8-40-60 | 40 | 60 | 11 | 158 760 |
| 2ЭЦВ 8-40-60 нрк | 40 | 60 | 11 | 172 500 |
| 2ЭЦВ 8-40-90 | 40 | 90 | 15 | 176 760 |
| 2ЭЦВ 8-40-90 нрк | 40 | 90 | 15 | 193 560 |
| 2ЭЦВ 8-40-120 | 40 | 120 | 22 | 224 220 |
| 2ЭЦВ 8-40-120 нрк | 40 | 120 | 22 | 245 580 |
| 2ЭЦВ 8-40-150 | 40 | 150 | 30 | 247 680 |
| 2ЭЦВ 8-40-150 нрк | 40 | 150 | 30 | 257 880 |
| 2ЭЦВ 8-40-180 | 40 | 180 | 37 | 285 600 |
| 2ЭЦВ 8-40-180 нрк | 40 | 180 | 37 | 298 800 |
| 2ЭЦВ 8-40-200 | 40 | 200 | 37 | 376 140 |
| 2ЭЦВ 8-65-40 | 65 | 40 | 18,5 | 215 820 |
| 2ЭЦВ 8-65-70 | 65 | 70 | 22 | 235 440 |
| 2ЭЦВ 8-65-90 | 65 | 90 | 30 | 301 380 |
| 2ЭЦВ 8-65-110 | 65 | 112 | 37 | 324 480 |
| 2ЭЦВ 8-65-145 | 65 | 145 | 45 | 395 100 |
| 2ЭЦВ 10-65-65 нрк | 65 | 65 | 22 | 213 720 |
| 2ЭЦВ 10-65-90 нрк | 65 | 90 | 26 | 234 780 |
| 2ЭЦВ 10-65-110 нрк | 65 | 110 | 30 | 274 740 |
| 2ЭЦВ 10-65-125 нрк | 65 | 125 | 37 | 323 820 |
| 2ЭЦВ 10-65-150 нрк | 65 | 150 | 45 | 352 380 |
| 2ЭЦВ 10-65-175 нрк | 65 | 175 | 45 | 462 960 |
| 2ЭЦВ 10-65-200 нрк | 65 | 200 | 65 | 547 500 |
| 2ЭЦВ 10-65-225 нрк | 65 | 225 | 55 | 652 260 |
| 2ЭЦВ 10-65-250 нрк | 65 | 250 | 65 | 693 840 |
| 2ЭЦВ 10-65-275 нрк | 65 | 275 | 75 | 792 180 |
| 2ЭЦВ 10-100-120 нро | 100 | 120 | 55 | 514 140 |
| 2ЭЦВ 10-100-140 нро | 100 | 140 | 55 | 524 460 |
| 2ЭЦВ 10-120-40 нро | 120 | 40 | 22 | 292 500 |
| 2ЭЦВ 10-120-60 нро | 120 | 60 | 30 | 351 360 |
| 2ЭЦВ 10-120-80 нро | 120 | 80 | 37 | 405 180 |
| 2ЭЦВ 10-120-100 нро | 120 | 100 | 45 | 468 660 |
| 2ЭЦВ 10-120-120 нро | 120 | 120 | 55 | 506 580 |
| 2ЭЦВ 10-120-140 нро | 120 | 140 | 75 | 547 500 |
| 2ЭЦВ 10-120-160 нро | 120 | 160 | 75 | 575 760 |
| 2ЭЦВ 10-160-25 нро | 160 | 25 | 30 | 345 480 |
| 2ЭЦВ 10-160-35 нро | 160 | 35 | 30 | 354 420 |
| 2ЭЦВ 10-160-50 нро | 160 | 50 | 37 | 373 920 |
| 2ЭЦВ 10-160-75 нро | 160 | 75 | 45 | 455 700 |
| 2ЭЦВ 10-160-100 нро | 160 | 100 | 65 | 482 280 |
| 2ЭЦВ 10-160-125 нро | 160 | 125 | 75 | 604 440 |
| 2ЭЦВ 10-160-150 нро | 160 | 150 | 90 | 709 920 |
| 2ЭЦВ 12-160-65 нро | 160 | 65 | 45 | 375 120 |
| 2ЭЦВ 12-160-100 нро | 160 | 100 | 65 | 489 780 |
| 2ЭЦВ 12-160-140 нро | 160 | 140 | 90 | 655 680 |
| 2ЭЦВ 12-160-175 нро | 160 | 175 | 110 | 942 540 |
| 2ЭЦВ 12-160-200 нро | 160 | 200 | 130 | 1 111 260 |
| 2ЭЦВ 12-200-35 нро | 200 | 35 | 37 | 397 140 |
| 2ЭЦВ 12-200-70 нро | 200 | 70 | 65 | 581 400 |
| 2ЭЦВ 12-200-105 нро | 200 | 105 | 90 | 789 240 |
| 2ЭЦВ 12-200-140 нро | 200 | 140 | 110 | 970 680 |
| 2ЭЦВ 12-210-25 нро | 210 | 25 | 30 | 374 700 |
| 2ЭЦВ 12-210-55 нро | 210 | 55 | 45 | 484 980 |
| 2ЭЦВ 12-250-35 нро | 250 | 35 | 37 | 441 780 |
| 2ЭЦВ 12-250-70 нро | 250 | 70 | 75 | 772 620 |
| 2ЭЦВ 12-250-105 нро | 250 | 105 | 110 | 988 920 |
| 2ЭЦВ 12-250-140 нро | 250 | 140 | 130 | 1 167 420 |
