СТАНЦИИ УПРАВЛЕНИЯ НАСОСАМИ
Для того, чтобы насосное оборудование для скважин было защищено и работало надежно используют станции управления насосами. Станции СУЗ предназначены для управления насосами и защищают в режиме водоподъема и дренажа скважинные центробежные насосы, имеющие погружные асинхронные однофазные или трехфазные электродвигатели мощностью от 0.37 до 125 кВт, номинальным напряжением 220 и 380 В, частотой 50 Гц и эксплуатационной температурой от - 40 °С до + 40 °С.
Станции управления насосами (СУЗ), в зависимости от типа блока управления, выполняют следующие функции:
• автоматически запускают и останавливают насосы в режиме дренажа и водоподъема в зависимости от уровня воды в скважине и водонапорной башне;
• автоматически запускают и останавливают электронасосы при снижении давления в напорном трубопроводе и заполнении водонапорной башни в случае управления по давлению;
• осуществляют селективный запуск электронасоса;
• автоматически отключают насос при понижении уровня воды в скважине ниже контролируемого значения;
• отключают насос при перегрузках, коротких замыканиях и при неполно фазном режиме;
• осуществляют контроль тока нагрузки в одной из фаз;
• подвод электрического тока осуществляет провод ВПП.

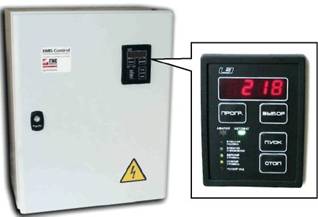

Возможно выполнение и некоторых других функций.Станции управления скважинными насосами HMS Control L3 управляют и защищают погружные насосы для скважин, погружные дренажные электронасосы типа Гном, а также другие импортные и отечественные их аналоги.
Станция управления HMS Control L3 может управлять насосом:
- вручную при помощи кнопок на передней панели;
- автоматически с помощью сигнал от датчиков;
- дистанционно по внешнему сигналу.

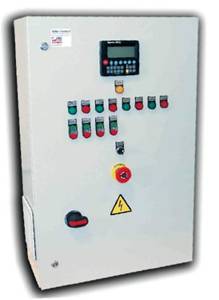

Подробное описание cтанции управления насосами HMS Control L3Станции HMS Control ST - станции управления поверхностными насосами управляют одним или рядом центробежных электронасосов типа Д, К, ЦНС, а также их зарубежными или отечественными аналогами.
Использование станции управления насосом HMS Control ST позволяет снизить потребления электроэнергии от 10 до 40% по сравнению с теми системами, где регулирование осуществляют при помощи задвижки.
Область применения станции:
- системы повышения давления;
- системы водоснабжения, насосные станции 2 или 3 подъема.
Подробное описание станции управления поверхностными насосами HMS Control ST
Также поставляются станции "Высота" с упрощенной схемой (реле вместо электронного блока) и меньшими возможностями защиты электродвигателей от перегрузок.
Среди насосного оборудования, предназначенного для подъема воды определенное занимают скважинные насосы компаний Nocchi, Grundfos и Wilo.
Среди скважинных насосов компании Grundfos, укомплектованных распределительными шкафами SA-SPM, можно отметить скважинные насосы grundfos серии SP для промышленности и бытового применения, а среди насосов компании Wilo погружные насосы wilo серии Wilo-Sub TWU, TWI.
Наименование | Ток А |
Мощность кВт |
Цена руб. |
Станции управления СУЗ | - | - | - |
"СУЗ 10 однофазный" 3-10А | 3-10 | 28 954 | |
СУ3-10 | 3-10 | 29 468 | |
СУ3-25 | 10-25 | 29 789 | |
СУ3-40 | 10-40 | 30 623 | |
СУ3-100 | 30-100 | 60 862 | |
СУ3-200 | 80-200 | 125 639 | |
СУиЗ Лоцман+L2-25-IP54-У2 | 25 | до 9 кВт | 29 789 |
СУиЗ Лоцман+L2-40-IP54-У2 | 40 | до 20 кВт | 30 623 |
СУиЗ Лоцман+L2-80-IP54-У2 | 80 | до 40 кВт | 45 351 |
СУиЗ Лоцман+L2-100-IP54-У2 | 100 | до 50 кВт | 60 862 |
СУиЗ Лоцман+L2-160-IP54-У2 | 160 | до 80 кВт | 117 178 |
Датчик сухого хода | 578 | ||
ДВНУ- датчик верхнего и нижнего уровней | 2 632 | ||
Станции управления с прямым пуском, IP21 | - | - | - |
HMS Control L3-25-IP21 У2, ток до 25А | 53 284 | ||
HMS Control L3-40-IP21 У2, ток до 40А | 57 946 | ||
HMS Control L3-60-IP21 У2, ток до 60А | 60 637 | ||
HMS Control L3-80-IP21 У2, ток до 80А | 62 563 | ||
HMS Control L3-100-IP21 У2, ток до 100А | 79 914 | ||
HMS Control L3-120-IP21 У2, ток до 120А | 85 910 | ||
HMS Control L3-160-IP21 У2, ток до 160А | 97 345 | ||
HMS Control L3-200-IP21 У2, ток до 200А | 119 005 | ||
HMS Control L3-250-IP21 У2, ток до 250А | 125 560 | ||
HMS Control L3-300-IP21 У2, ток до 300А | 224 580 | ||
Станции управления с прямым пуском, IP54 | - | - | - |
HMS Control L3-25-IP54 У2, ток до 25А | 56 042 | ||
HMS Control L3-40-IP54 У2, ток до 40А | 60 682 | ||
HMS Control L3-60-IP54 У2, ток до 60А | 63 304 | ||
HMS Control L3-80-IP54 У2, ток до 80А | 64 969 | ||
HMS Control L3-100-IP54 У2, ток до 100А | 80 450 | ||
HMS Control L3-120-IP54 У2, ток до 120А | 87 632 | ||
HMS Control L3-160-IP54 У2, ток до 160А | 98 063 | ||
HMS Control L3-200-IP54 У2, ток до 200А | 119 301 | ||
HMS Control L3-250-IP54 У2, ток до 250А | 139 730 | ||
HMS Control L3-300-IP54 У2, ток до 300А | 234 350 | ||
Cтанции управления с плавным пуском, IP54 | - | - | - |
HMS Control L3-25-П-IP54 УХЛ4, ток до 25А | 130 142 | ||
HMS Control L3-40-П-IP54 УХЛ4, ток до 40А | 159 486 | ||
HMS Control L3-60-П-IP54 УХЛ4, ток до 60А | 208 517 | ||
HMS Control L3-80-П-IP54 УХЛ4, ток до 80А | 234 760 | ||
HMS Control L3-100-П-IP54 УХЛ4, ток до 100А | 277 875 | ||
HMS Control L3-120-П-IP54 УХЛ4, ток до 120А | 303 172 | ||
HMS Control L3-160-П-IP54 УХЛ4, ток до 160А | 336 266 | ||
HMS Control L3-200-П-IP54 УХЛ4, ток до 200А | 436 255 | ||
HMS Control L3-250-П-IP54 УХЛ4, ток до 250А | 478 697 | ||
HMS Control L3-300-П-IP54 УХЛ4, ток до 300А | 612 818 | ||
HMS Control G для управления работой насосов типа Гном | - | - | - |
HMS Control G - 2,5 IP31 УХЛ4, ток 1,6…2,5 | 12 620 | ||
HMS Control G - 4 IP31 УХЛ4, ток 2,5…4 | 12 620 | ||
HMS Control G - 8 IP31 УХЛ4, ток 5,5…8 | 12 586 | ||
HMS Control G - 10 IP31 УХЛ4, ток 7…10 | 12 608 | ||
HMS Control G - 13 IP31 УХЛ4, ток 9…13 | 12 620 |
