По многочисленным просьбам и обращениям потребителей насосного оборудования на странице представлены сведения и рекомендации по работе погружных насосов, составленные техническим директором ТК Электромонтаж

Приобретая погружной дренажный электроагрегат, покупатель чаще всего просит сделать подбор насоса по подаче (производительности), ошибочно считая, что любой агрегат с подачей 16м³/ч, напором 16 м может откачать на рельеф воду объемом более 100м³ из затопленного подвала глубиной 5м за несколько часов.
Купив, предложенный насос Гном 16x16, покупатель через несколько дней сообщает, что, отработав не более часа, он перестал качать воду и не включается.
При подробном рассмотрении рекламационной претензии выявлено, что приобретенное оборудование эксплуатировалось с нарушениями:
• перед работой насос был подключен к сети через автомат АП-50-3МТ с током расцепителя 16А;
• работа насоса сводилась к откачиванию воды из подвала в ближайший колодец ливневой канализации, который находился на расстоянии не более 5м от подвала;
• в качестве напорного трубопровода использовался пожарный шланг с внутренним диаметром 50мм;
• какая-либо регулирующая арматура (кран, вентиль, задвижка) напорной линии отсутствовала.

Отсюда можно сделать вывод.
Основными причинами выхода из строя электронасоса являются:
- неправильный подбор автоматического пускателя: электродвигатель мощностью 1,5кВт функционирует при номинальном токе от 2,0 до 3,2А, ток расцепителя должен быть не более 4А;
- грубое нарушение инструкции "эксплуатация насоса": работа последнего шла с "загрубленной" защитой двигателя, при режиме "свободного вылива", т.е. практически без сопротивления на напорной линии, чрезмерно большой подачей и за пределами рабочей зоны характеристики, что привело к перегрузке двигателя и частичному выгоранию обмотки статора.

Поэтому считаем необходимым рассмотреть работу насоса в режиме "свободного вылива" более подробно.

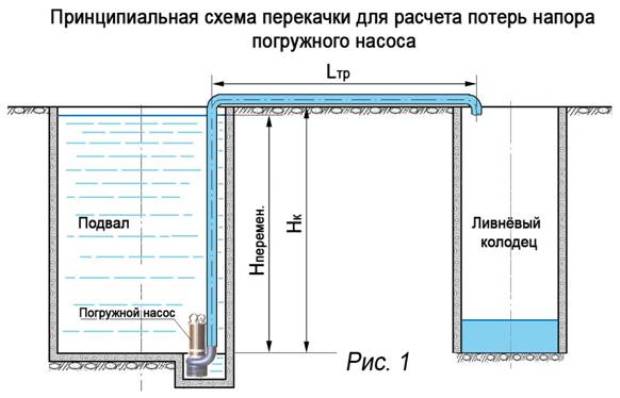

С помощью рис. 1 несложно определить ориентировочные параметры, с которыми работал насос.

Расчет потери напора (Нобщ) в напорной линии в начале перекачки:
1. Исходные данные:
- номинальный напор – 16м;
- номинальная подача - 16м³/час;
- напорный трубопровод – пожарный шланг (Ду-50);
- глубина колодца – Нк=5м;
- столб (толщина слоя) воды над электронасосом, подпор составит – Нперем=4,8 м;
- потеря напора на 1 пог. метр шланга составляет - 0,2 м;
- длина напорного трубопровода вне колодца Lтр=5м;
- длина напорного трубопровода в пределах колодца Нк=5м;
- местные потери на два поворота: один поворот на 90°- 2,0 м; Нмп=2,0х2=4,0 м.
2. Общие потери напора в напорной линии при подаче 16м³/ч составят:
Нобщ=(Нк+Lтр)х0,2+ Нмп-Нперем Нобщ=(5+5)х0,2+4-4,8=1,2 м.
Но при таком сопротивлении на напорной линии эксплуатация насосов происходит с подачей значительно превосходящей номинальную. Условно примем, что фактическая подача получилась равной 30-34м³/ч, тогда потери напора при средней подаче 32м³/ч (потеря напора на 1 пог. метр шланга при такой подаче составляет 0,6м) составят: Нобщ=(5+5)х0,6+4-4,8=5,2 м.

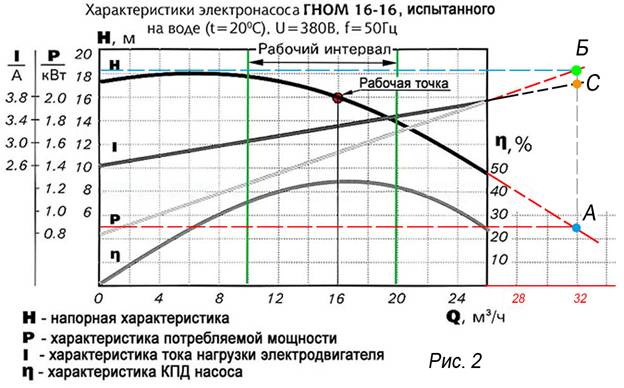

3. Выводы (см. Рис.2).
- в начале процесса перекачки работа насоса идет в точке А (обозначена синим цветом) с параметрами: подача >м³/ч, напор >5,2 м, при этом потребляемая мощность составит более 2,2 кВт, точка Б на рис.2 (обозначена зеленым цветом), ток нагрузки составит более 4А (оранжевая точка С);
- защита с током расцепителя 16А была не в состоянии защитить электродвигатель мощностью 1,5 кВт от повреждения;
- по рис.2 нетрудно определить, что в конце перекачки, при полном осушении подвала (Нперем=0), насосный агрегат также функционировал бы за пределами рабочей характеристики с напором 10м и подачей >26 м³/ч;
- для обеспечения безаварийной работы насоса в режиме "свободного вылива" необходимо выполнить ряд необходимых мероприятий.

4. Обязательные мероприятия для обеспечения безаварийной работы погружного насоса в мало напорном режиме (режим "свободного вылива"):
• правильно подобрать пускозащитную аппаратуру по номинальному току нагрузки электродвигателя;
• на напорной линии установить регулирующую арматуру (шаровой кран, вентиль) для увеличения сопротивления, уменьшения подачи и нагрузки электропривода. Для регулирования подачи с шлангом на напорной линии можно использовать струбцину, сжимающую шланг;
• организовать контроль за безопасным длительным режимом работы насоса (при отсутствии приборов контроля, что чаще всего и бывает), который должен осуществляться путем измерения тока нагрузки привода в одной из фаз питающего кабеля с помощью токовых клещей или амперметра (при уменьшении подачи ток нагрузки будет уменьшаться и должен быть приведен в соответствие с паспортными данными на электронасос).
