Габаритный чертеж, размеры ПРВП 63/22,5
Насосы ПРВП 63/22,5 - одноступенчатые, полупогружные, вертикальные центробежные электронасосы с опорами вне перекачиваемых сред.
Подвод перекачиваемой жидкости к насосу ПРВП - осевой.
Насосы ПРВП 63/22,5 перекачивают продукты после обогащения руд, продукты глиноземного производства, различные абразивные гидросмеси, включая песчаные.
Передачу крутящего момента к насосной части в агрегате осуществляет асинхронный общепромышленный электродвигатель (11 кВт - АД132М4, 15 Квт - АД160S4) через муфтовое соединение.

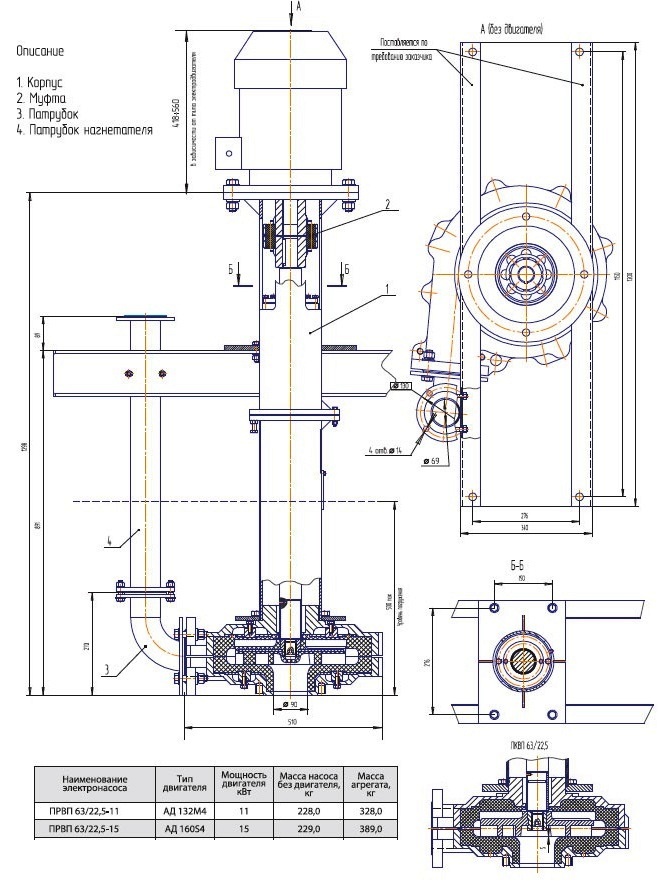

На рисунке 1 - габаритный чертеж насосного агрегата ПРВП 63/22,5.
Поперечный размер насоса ПРВП 63/22,5 - 510 мм.
Высота - 1298 мм.
Масса агрегата - 328 кг с двигателем 11 кВт, 389 кг с двигателем 15 кВт.
Рис.1 Габаритный чертеж электронасоса ПРВП 63/22,5
