Габаритные и присоединительные размеры вентиляторов ВКРФ

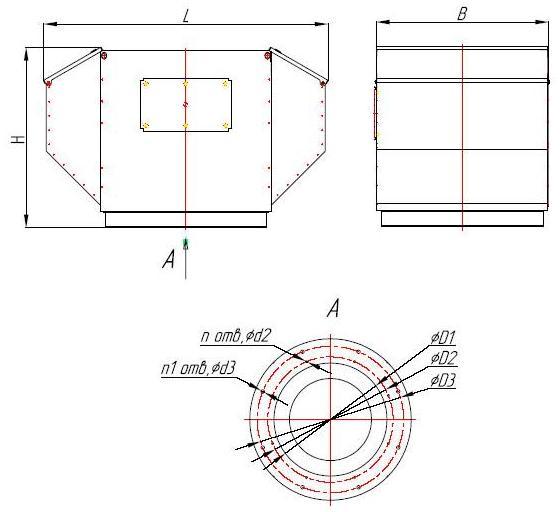

Рисунок 1 - чертеж на вентиляторы крышные ВКРФ.

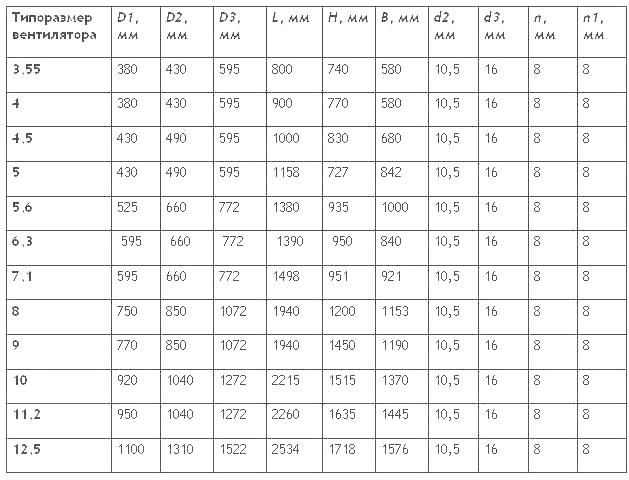

Рисунок 2 - габаритные и присоединительные размеры на вентиляционное оборудование крышное ВКРФ.

Рис.1 Чертеж крышного вентилятора ВКРФ

Рис.2 Габаритные и присоединительные размеры вертиляторов крышных ВКРФ
