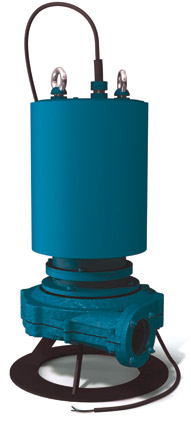

ЦМФ50-70

насос погружнойОбщие сведения
Каталог: ЦМФ50-10 | ЦМФ50-10 с ножом | ЦМФ50-25 | ЦМФ100-20

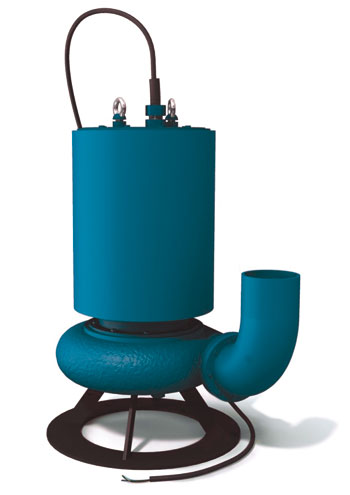

Насос ЦМФ - центробежный насос погружного типа.
По своей конструкции - вертикальный переносной одноступенчатый моноблочный насос.
Аббревиатура ЦМФ: Ц - центробежный, М - моноблочный, Ф - фекальный.
Для обеспечения привода используется асинхронный герметизированный электродвигатель.
Для агрегатов применяют асинхронный двигатель мощностью в диапазоне от 4,4 до 40 кВт с числом оборотов вала 3000 в минуту.

Назначение, требования к перекачиваемым средам
Переносной насос ЦМФ используют при перекачивании промышленных стоков, бытовых сточных вод с фекальными массами и других загрязненных жидкостей, содержащих волокнистые вещества и крупные взвешенные частицы.
Требования к средам, которые перекачивает данный фекальный насос ЦМФ представлены в таблице №1.

Таблица №1
Наименование показателей Ед.изм. Параметры
- плотность среды, до кг/м³ 1100
- температура жидкости, до °С 45
- водородный показатель среды, от и до pH 6-8
- объемное содержание механический примесей (кормовые отходы, солома), до % 6
- длина механических примесей, не более мм 100
- толщина механических примесей, не более мм 20
- плотность твердых частиц, до кг/м³ 2500

Фекальные насосы нельзя эксплуатировать во взрыво- и пожароопасных условиях и помещениях.

Конструктивное устройство
На примере насоса ЦМФ 50-10М с измельчителем.
В состав агрегата включены: одноступенчатый моноблочный центробежный насос с измельчителем (ножом) и герметизированный привод. В качестве привода используется трехфазный с короткозамкнутым ротором асинхронный электродвигатель.
Насос состоит из рабочего колеса, закрепленного консольно на валу двигателя и спирального отвода, в котором размещен нож для измельчения крупноволоснистых веществ. Ротор вращается в двух шарикоподшипниках.
Насосы ЦМФ комплектуются узлом в составе торцового уплотнения, разделительной камеры и армированной резиновой манжеты. Узел служит для герметизация внутренней полости электродвигателя от перекачиваемой среды.
В качестве материала проточной части используется чугун.

Рабочее положение вертикальное насосной частью вниз. Погружение электроагрегата может быть полное или частичное. Глубина погружения зависит от марки.
В качестве водоотводящего трубопровода производитель рекомендует использовать рукав либо пожарный, либо резиновый напорный.

Насос ЦМФ используется как переносное мобильное средство при аварийной перекачке сточных вод из систем канализации.

Климатическое исполнение - У.

Габаритные размеры
