Маслонасос Общие сведения

Шестеренные насосы НШ (маслонасосы) производства ЗАО "Союзгидравлика" используются в машиностроительных системах с целью нагнетания рабочей жидкости в гидравлические системы приводов машин, других видов техники (автомобильной, тракторной, сельскохозяйственной, строительно-дорожной, коммунальной).
В зависимости от сборки выпускается левого (обозначение - "Л") и правого вращения (не обозначаются). Если смотреть со стороны привода, у агрегата левого вращения ведущий ротор вращается против часовой стрелки, у агрегата правого вращения - по часовой.
В соответствии с ГОСТ15150-69 насосы НШ производятся в климатическом исполнении "У-3".
В таком исполнении "У-3" взаимозаменяем с аналогичными других производителей.
Электродвигатели для привода насосной части не используются.

Конструктивное устройство, принцип работы, виды

Маслонасос НШ крепят на валу отбора мощности, передача крутящего момента происходит с помощью шлицевого соединения.
Конструктивно состоит из корпуса, ведущего, ведомого ротора, втулок опорных, резиновых манжет, уплотнительных колец, крышек передней и задней, болтов с пружинными шайбами.
Приводной вал выходит из отверстия, расположенного на передней крышке.
Уплотнение приводного вала манжетное.
Ведущий ротор имеет удлиненный шлицевой конец вала.

Принцип действия - вращение ведущего и ведомого роторов создает разрежение на стороне входа. В результате рабочая жидкость под воздействием атмосферного давления перемещается со стороны входа на сторону выхода, откуда и происходит выдавливание рабочей жидкости в систему.

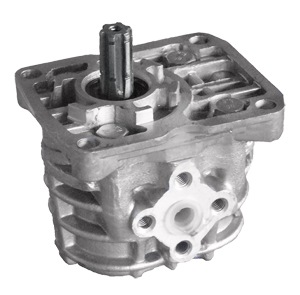

НШ10
Насос НШ-10 - гидросистемы рулевого управления погрузчиков, тракторов, экскаваторов на базе тракторов класса 1,4 тс, автогрейдеров, кормо- и свеклоуборочных комбайнов, тракторов класса до 0,6 тс. Имеет минимальную массу и габаритные размеры.

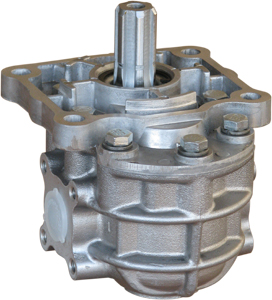

НШ32
Насос НШ-32 - гидросистемы комбайнов, автопогрузчиков, тракторов, грузовых автомобилей, колесных тракторов класса 3 тс.

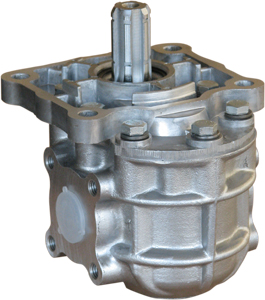

НШ50
Насос НШ-50 - гидросистемы тракторов, автогрейдеров, погрузчиков, автоскреперов, лесозаготовительной техники, опрокидывающих устройств самосвалов грузоподъемностью 10-28.

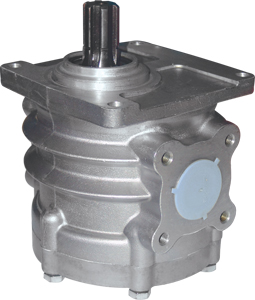

НШ100
Гидросистемы навесного оборудования тракторов с классом 5-35 тс, основных и рулевых систем экскаваторов, карьерных большегрузных самосвалов, вилочных и фронтальных погрузчиков. Маслонасосы НШ-100 работоспособен при низком качестве рабочей жидкости и недостаточной фильтрации.

Габаритные размеры


Марка насоса Рабочий объем
см3
Подача
л/мин
Цена опт.
с НДС, руб
Цена розн.
с НДС, руб
насос НШ-10 У-3 (6 шлицов, 4 шлица) 10 21 1 185 1 315
насос НШ-32 У-3 32 68,6 1 950 2 180
насос НШ-50 У-3 50 107,2 2 075 2 300
насос НШ-100 А-3 100 173,4 8 400 9 330
