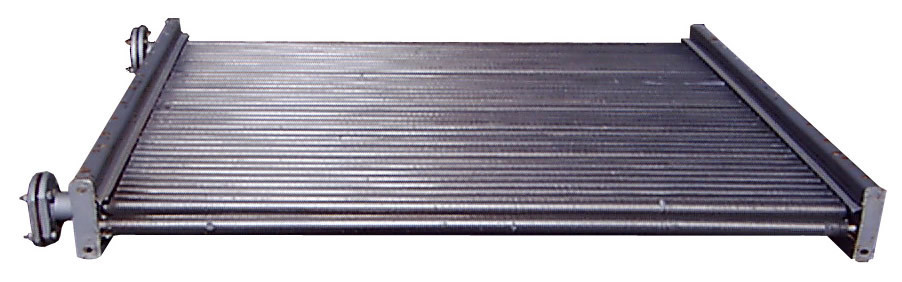

Теплообменник ТБ3 Теплообменники базовые ТБ3 используются при комплектовании центральных кондиционеров КТЦЗ, имеющих производительность по воздуху в диапазоне 10000 ... 25000 м³/ч.
В качестве теплоносителя применяется горячая или перегретая вода, температура которой не превышает 180°C, давлением до 1,2 МПа (ГОСТ 20955-75).

Теплообменники базовые ТБ3 включают - элементы теплоотдачи, решетки трубные, крышки, оснащенные патрубками с фланцами, предназначенными для подвода и отвода жидкого теплоносителя.
При эксплуатации окружающий воздух должен содержать предельно допустимые количества химических агрессивных частиц (Гост 12.1.005-88), запыленность его не может превышать 0,5 мг/м³, в воздухе не должны присутствовать волокнистые материалы и липкие вещества.

Исполнение теплообменников базовых ТБ3 по ходу - многоходовые.
С помощью фланцев подсоединяются к теплоснабжающей системе. Движение теплоносителя происходит за счет перегородок крышки.

Варианты исполнения
Существуют два варианта исполнения:
- теплообменник базовый ТБ3 с элементом теплоотдачи, изготовленным из стальной несущей трубы Ø16x1.2, Ø16x1.5. Элемент оснащен спирально-накатным алюминиевым оребрением с наружным диаметром в 39мм.
- теплообменник базовый ТБ3 с теплоотдающим элементом из несущей стальной трубы Ø22x1.5, наружный диаметр спирально-накатного алюминиевого оребрения равен 43мм.

Условное обозначение
На примере ТБЗ-10.10.01.16 УЗ, где:
ТБЗ - теплообменник базовый ТБ3;
10 - число рядов;
10 - высота;
01 - исполнение;
16 - диаметр несущей трубы;
УЗ - умеренным климатом, категории размещения 3.
При заказе необходимо указать диаметр несущей трубы.
Гарантийный срок - 12 месяцев.

Климатическое исполнение
Теплообменники базовые ТБ3 выпускаются для умеренного (У) и холодного климата (ХЛ). Категория размещения в обоих случаях - 3.
