Габаритные и присоединительные размеры
СМ 150-125-400


Насос СМ 150-125-400Фекальный насос модификации СМ 150-125-400/4 предназначен для перекачивания сточных и разного вида загрязненных вод с достаточно крупными частицами (размером до 50 мм) неабразивного характера.

На рисунке 1 чертеж с описанием на сточные массные насосы СМ типа 150-125-400/4.
На рисунке 2 - таблица с габаритными и присоединительными размерами на насосные агрегаты СМ 150-125-400/4.

В таблице габаритные и присоединительные размеры на насос в базовом исполнении и в исполнении с обточками рабочих колес (СМ 150-125-400а/4, СМ 150-125-400б/4), используемые электродвигатели для электроагрегатов, марка используемого для каждого насосного агрегата асинхронного двигателя, масса агрегатов и присоединительные размеры фланцев.

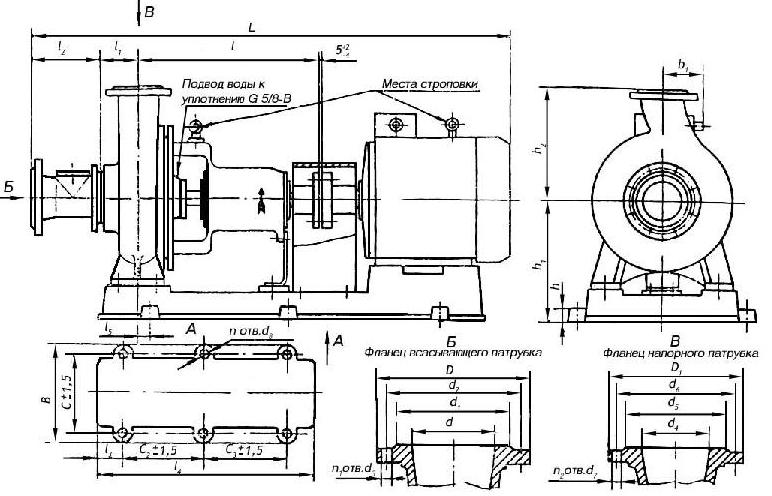

Рис.1 Чертеж насоса СМ 150-125-400/4

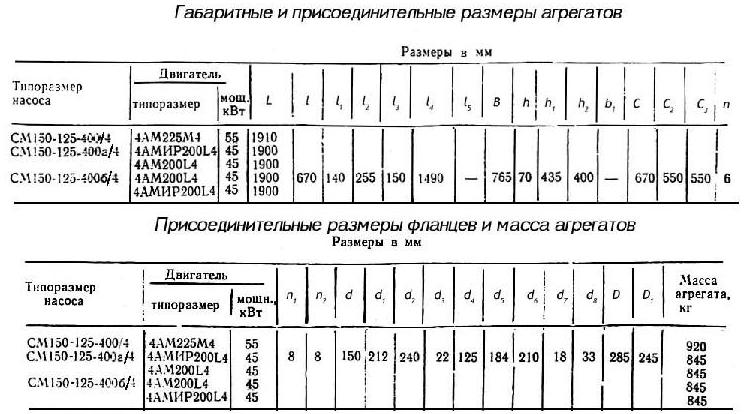

Рис.2 Габаритные и присоединительны размеры СМ 150-125-400/4
