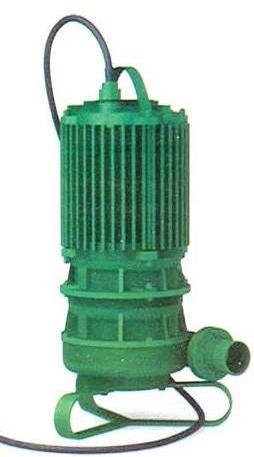

Фекальный насос ЦМФ 100-20Общая информация о насосах
Фекальный насос ЦМФ 100-20 конструктивно - моноблочный, переносной, погружной, вертикальный одноступенчатый центробежный насос со встроенным электродвигателем, в качестве которого используется асинхронный электродвигатель.

Назначение насоса, параметры перекачиваемых сред
Моноблочный насос ЦМФ 100-20 перекачивает бытовые и промышленные стоки, в том числе содержащие фекальные массы. Также, фекальные насосы перекачивают загрязненные жидкости, содержащие крупные взвешенные вещества (кормовые отходы, солома и т.д.).

В таблице №1 представлены параметры на стоки и жидкости, которые перекачивают данные центробежные насосы ЦМФ.

Таблица №1
Наименование показателей Ед.изм. Параметры
- температура жидкости, не выше °C 45
- плотность жидкости, не больше кг/м³ 1100
- кислотноть (концентрация ионов водорода), в диапазоне pH 6-8
- содержание объемное механический примесей, не более % 6
- толщина механических примесей, не больше мм 20
- длина механических примесей, не больше мм 100
- плотность твердых частиц в жидкости, не более кг/м³ 2500

Насосы ЦМФ 100-20 не предназначены для перекачивания сточных вод во взрыво- и пожароопасных помещениях.

Конструктивное устройство
Для оснащения приводом используются встроенные герметизированные асинхронные электродвигатели.

Электронасос состоит из:
- моноблочного вертикального одноступенчатого насоса
- и герметизированного электропривода, размещенного над насосной частью.
Электропривод насоса ЦМФ 100-20 - трехфазный асинхронный двигатель мощностью 11,5 кВт (2950 об/мин).

В состав насоса входят:
- консольно закрепленное на валу двигателя рабочее колесо;
- спиральный отвод с патрубком;
- вращающийся в двух шарикоподшипниках ротор.
Между насосной частью ЦМФ 100-20 и двигателем располагается герметизирующий узел в составе: торцового уплотнения, разделительной камеры с маслом, армированной резиновой манжеты. Узел служит для герметизации внутренней полости электродвигателя. Используется изоляционное масло объемом 0,5 л.

Детали проточной части насоса ЦМФ 100-20 выполнены из чугуна.
Нижний выброс.

Погружают вертикально насосной частью вниз. Погружение полное или частичное. Минимальная глубина погружения - 0,7 м, максимальная - 10 м.

Климатическое исполнение насоса ЦМФ 100-20 - У.

Габаритные размеры
