Фекальный насос ЦМФ 50-10

Насос ЦМФ
ЦМФ50-70

ЦМФ50-10Общая информация о насосах

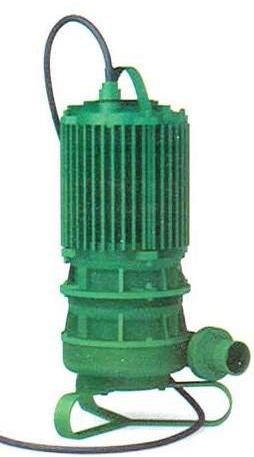

Насосы ЦМФ 50-10 - переносные фекальные погружного типа центробежные насосы.
Конструктивно - вертикальные моноблочные одноступенчатые насосы.

Назначение
Насос моноблочный ЦМФ 50-10 применяется при перекачивании бытовых и промышленных стоков, стоков, содержащих фекальные массы, а также для перекачивания загрязненных жидкостей с содержанием крупных взвешенных частиц и волокнистых веществ. Насос ЦМФ 50-10 с ножом оснащен специальным измельчителем для более тщательного размалывания крупных и длинных волокнистых веществ.

В таблице №1 приведены показатели и параметры стоков, которые способен перекачивать данный фекальный насос ЦМФ.

Таблица №1
Показатели сточных вод Ед.изм. Параметры
- плотность стоков и вод, не выше кг/м³ 1100
- водородный показатель (концентрация ионов H2), диапазон pH 6-8
- температура вод, до °С 45
- содержание по объему механический примесей (кормовые отходы, солома), не выше % 6
- толщина примесей, диапазон мм 20-25
- длина примесей, не более мм 100
- содержание по объему механический абразивных примесей, не выше % 6
- размер абразивных примесей, не более мм 5
- плотность твердых частиц, не выше кг/м³ 2500

Фекальные насосы ЦМФ 50-10 нельзя использовать для работы во взрыво- и пожароопасных помещениях и условиях.

Конструктивное устройство насоса
Для обеспечения привода вертикальных фекальных электронасосов служат герметизированные асинхронные электродвигатели.

Состав электронасоса:
- вертикальный моноблочный одноступенчатый центробежный насос
- герметизированный электропривод.
Насос ЦМФ 50-10 с ножом комплектуется специальным измельчителем. Нож, которым он оснащается, служит для для измельчения присутствующих в перекачиваемой среде крупноволокнистых включений.
Электроприводом служит трехфазный асинхронный двигатель с короткозамкнутым ротором мощностью 4,4 кВт.

Состав насоса:
- рабочее колесо, консольно закрепленное на валу электродвигателя;
- спиральный отвод, в котором расположен нож-измельчитель;
- ротор, вращающийся в двух шарикоподшипниках;
- герметизирующий узел, состоящий из торцового уплотнения, разделительной камеры с изоляционным маслом и армированной резиновой манжеты. Объем масла в камере 0,5 л.
Узел защищает электродвигатель (внутреннюю его полость) от перекачиваемой жидкости.

Материал проточной части - чугун.

Погружение насоса в перекачиваемую жидкость полное или частичное. Опускают насос ЦМФ 50-10 (с ножом) вертикально насосной частью вниз. Глубина погружения минимально - 0,4 м, максимально до 5 м.

Рекомендация производителя:
- использовать в качестве водоотводящего трубопровода лучше рукав пожарный или напорный резиновый.

Насос ЦМФ 50-10 используется как аварийное средство для откачивания сточных вод из систем канализации.

Климатическое исполнение - У.

Габаритные размеры
