Техническая характеристика насосов ЦМФ
 |
 |
Технические характеристики на погружные переносные насосы ЦМФ.
По конструктивному исполнению - вертикальные одноступенчатые моноблочные.
Насос используется для перекачивания промышленных стоков, бытовых сточных и фекальных вод и др. жидкостей с сильным загрязнением.
Не рекомендуется использовать насос для перекачивания в пожаро и взрывоопасных помещениях и условиях.
Для привода используют герметизированные электродвигатели.
Типоразмер привода насоса ЦМФ - трехфазный асинхронный двигатель с короткозамкнутым ротором.
В таблице №1 приведены технические характеристики.
На рисунке 1 - напорные характеристики.
Габаритные размеры
Таблица №1
| Марка электронасоса | Подача м³/ч |
Напор м |
Двигатель кВт |
Подпор м |
| ЦМФ 50-10 | 50 | 10 | 4,4x3.0 | 0,4 |
| ЦМФ 50-10 с ножом | 50 | 10 | 4,4x3.0 | 0,4 |
| ЦМФ 50-25 | 50 | 25 | 7,5x3.0 | 0,5 |
| ЦМФ 100-10 | 100 | 10 | 7,5х3.0 | 0,5 |
| ЦМФ 100-20 | 100 | 20 | 11,0x3.0 | 0,7 |
| ЦМФ 160-10 | 160 | 10 | 12,0x3.0 | 0,7 |
| ЦМФ 200-20 | 200 | 20 | 20,0x3.0 | 0,9 |
| ЦМ Ф300-10 | 300 | 10 | 22,0x3.0 | 0,9 |
| ЦМФ 350-25 | 350 | 25 | 38,0x3.0 | 0,9 |
| ЦМФ 400-20 | 400 | 20 | 40,0x3.0 | 0,9 |

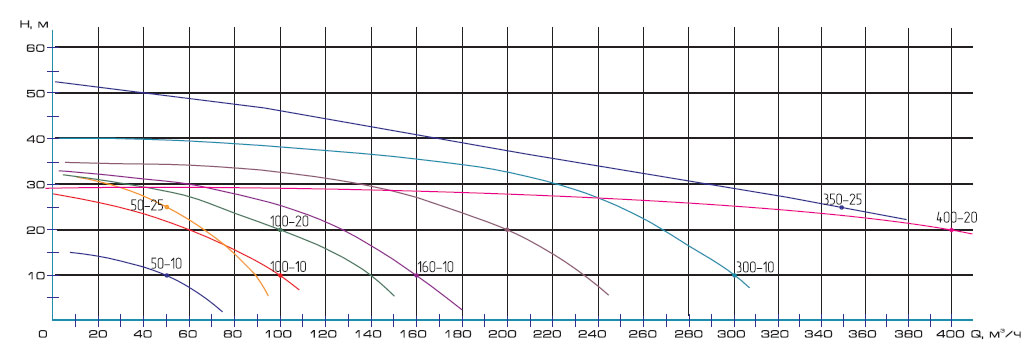

Рис.1 Рабочие характеристики
