Насос ЦМК 16-27 с ножом. ЦМК 16-27М

ЦМК16
ЦМК50-80

 ЦМК 16-27 с ножомОбщие сведения

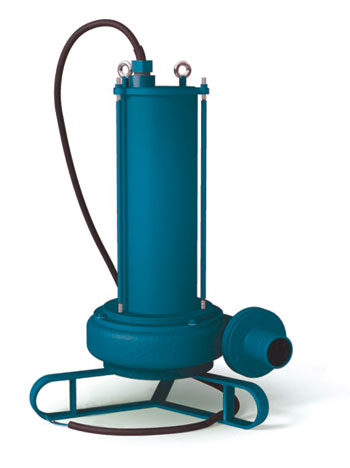

Насос ЦМК 16-27 с ножом (ЦМК 16-27М) - канализационные фекальные погружные центробежные насосы мобильного (переносного) исполнения.
По конструкции - одноступенчатые моноблочные насосы.

Назначение
Насос ЦМК 16-27 с ножом используется для перекачивания промышленных, бытовых сточных вод, стоков с фекальными массами и других загрязненных жидкостей, содержащих абразивные и неабразивные вещества.
В таблице №1 приведены показатели и параметры сточных вод, которые перекачивает фекальный насос данной модификации .

Показатели и параметры перекачиваемых сред
Таблица №1
Показатели промышленных и бытовых стоков Ед.изм. Параметры
- температура, не выше °С 45
- водородный показатель, диапазон pH 6...8
- плотность стоков, не более кг/м³ 1050
- объемная концентрация частиц абразивного типа, до % 1
- размер частиц абразивного типа, максимально мм 5
- размер механических частиц неабразивного типа, максимально мм 20
- плотность механических неабразивных частиц, до кг/м³ 2500

Фекальные насосы типа ЦМК 16-27М (с ножом) не эксплуатируются во взрыво-и пожароопасных помещениях и условиях.

Конструктивное устройство
Приводом для канализационных насосов ЦМК 16-27 с ножом измельчителем служат встроенные герметизированные асинхронные электродвигатели
Состав насоса:
- одноступенчатый моноблочный вертикальный центробежный насос с ножом измельчителем или без него;
- герметизированный трехфазный с короткозамкнутым ротором асинхронный двигатель мощностью 3,2 кВт.
Нож измельчитель, которым комплектуют насос ЦМК 16-27М, служит для тщательного измельчения крупных неабразивных частиц.

В качестве материалов проточной части используется чугун.
Насос ЦМК оснащен герметизирующим узлом для защиты внутренней полости двигателя.
В состав узла входят - торцовое уплотнение, разделительная камера с изоляционным маслом, резиновая армированная манжета. Количество масла в разделительной камере 0,5 л.

Ротор насоса вращается в двух шарикоподшипниках. Рабочее колесо крепится консольно.

Насос ЦМК 16-27М (с ножом) погружается в перекачиваемую среду насосной частью вертикально вниз. Погружение частичное или полное. Глубина погружения не более 5 м. Минимальная глубина погружения - 04 м.

Насосы используются как аварийное средство для откачивания сточных вод в канализационных системах разной мощности.

Климатическое исполнение - У.

Габаритные размеры
