Технические характеристики насоса ЦМК 25-15
Технические характеристики - канализационный моноблочный насос ЦМК 25-15.
Конструктивно насос - центробежный, вертикальный, моноблочный, одноступенчатый электронасос.
Центробежный насос ЦМК 25-15 относится к мобильному насосному оборудованию и используется для перекачивания бытовых фекальных и промышленных стоков, загрязненных вод.
Насос не эксплуатируют в пожаро- и взрывоопасных условиях.
Для привода агрегатов ЦМК 25-15 используют герметизированные встроенные электродвигатели.
Типоразмер электродвигателя - трехфазный с короткозамкнутым ротором асинхронный электродвигатель мощностью 2,8 квт, число оборотов 3000 в мин.
В таблице №1 представлены технические характеристики канализационного насоса ЦМК 25-15.
На рисунке 1 - габаритный чертеж электронасоса с описанием деталей.
На рисунке 2 - условное обозначение.
| Показатели | Параметры ЦМК 25-15 |
| Подача, м³/час - диапазон подачи |
25 5-40 |
| Напор, м | 15 |
| Электродвигатель, мощность, квт | 2,8 |
| Электродвигатель, частота вращения вала, об/мин | 3000 |
| Минимальная глубина погружения, м | 0,4 |
| Максимальная глубина погружения, м | 5 |
| Потребляемый ток, А | 4,5 |
| Подпор, не менее, м | 0,4 |
| Условный проход шланга , мм | 50 |
| Высота насоса, мм | 540 |
| Максимальный поперечный размер, мм | 400 |
| Масса электронасоса, кг | 45 |

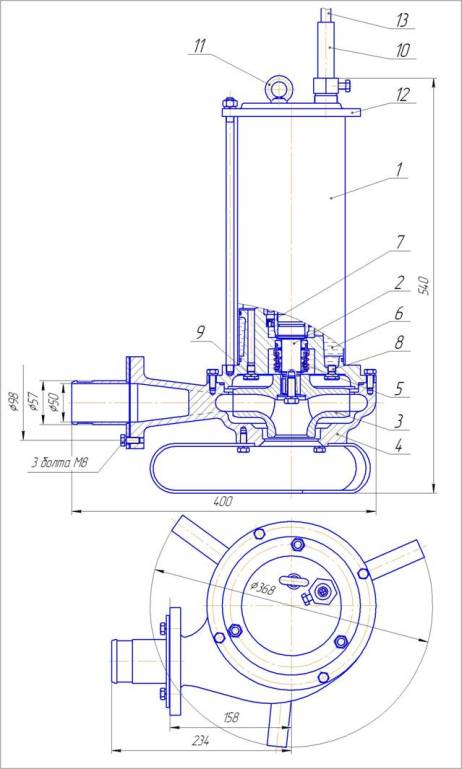

Рис.1 Габаритный чертеж электронасоса ЦМК 25-15
1.Электродвигатель 2.Ротор электродвигателя 3.Рабочее колесо 4.Спиральный отвод
5.Торцовое уплотнение 6. Разделительная камера 7.Манжета резиновая армированная 8.Пробка "М" (заливка масла) 9. Пробка "Д" (контроль уровня воды) 10.Кабель 11.Рым-болт 12.Верхняя крышка
