Технические характеристики насоса ЦМК 25-20
Технические характеристики - канализационный моноблочный насос ЦМК 25-20.
Конструктивно насос - центробежный, вертикальный, моноблочный, одноступенчатый электронасос.
Центробежный насос ЦМК 25-20 относится к мобильному насосному оборудованию и используется для перекачивания бытовых фекальных и промышленных стоков, загрязненных вод.
Насос не эксплуатируют в пожаро- и взрывоопасных условиях.
Для привода агрегатов ЦМК 25-20 используют герметизированные встроенные электродвигатели.
Типоразмер электродвигателя - трехфазный с короткозамкнутым ротором асинхронный электродвигатель мощностью 3,0 (3,2) квт, число оборотов 3000 в мин.
В таблице №1 представлены технические характеристики канализационного насоса ЦМК 25-20 с ножом и без него.
На рисунке 1 - габаритный чертеж электронасоса с описанием деталей.

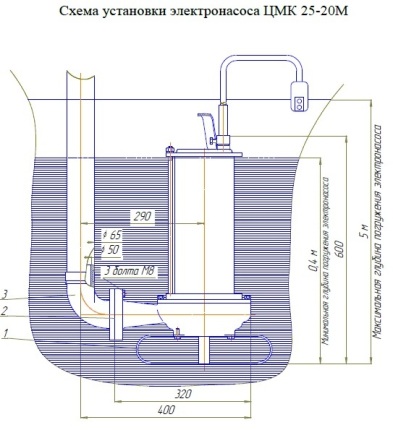

На рисунке 2 - схема установки.
| Показатели | ЦМК 25-20 | |
| с ножом | без ножа | |
| Подача, м³/час - диапазон подачи |
25 5-40 |
25 5-45 |
| Напор, м | 20 | 20 |
| Электродвигатель, мощность, квт | 3,2 | 3,0 |
| Электродвигатель, частота вращения вала, об/мин | 3000 | 3000 |
| Минимальная глубина погружения, м | 0,4 | 0,4 |
| Максимальная глубина погружения, м | 5 | 5 |
| Потребляемый ток, А | 6 | 6 |
| Подпор, не менее, м | 0,4 | 0,4 |
| Условный проход шланга , мм | 50 | 50 |
| Высота насоса, мм | 600 | 600 |
| Максимальный поперечный размер, мм | 400 | 400 |
| Масса электронасоса, кг | 46 | 45 |
| Нож измельчитель | + | - |
| Габаритные размеры, мм | - | - |

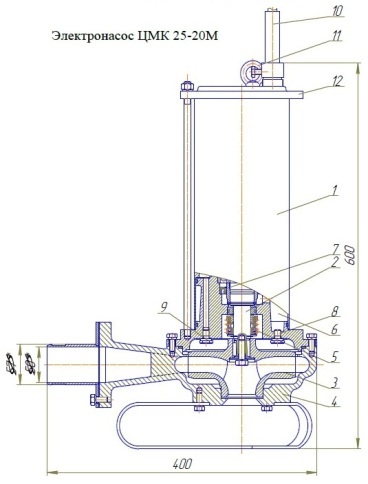

Рис.1 Габаритный чертеж электронасоса ЦМК 25-20
1.Двигатель 2.Ротор двигателя 3.Рабочее колесо 4.Спиральный отвод
5.Торцовое уплотнение 6.Разделительная камера 7.Резиновая манжета
8.Пробка М (для заливки масла) 9.Пробка Д (для слива воды)
10.Токопроводящий кабель 11.Рым-болт 12.Верхняя крышка
По заказу на насос ЦМК 25-20 устанавливаются ножи для измельчения длинноволокнистых включений.
