Характеристики насоса ЦНСГ 13-280

Технические характеристики секционного насоса ЦНСГ 13-280.
Насосы секционные - многоступенчатые горизонтальные центробежные насосы для перекачивания холодной и горячей воды в системах промышленного и городского водоснабжения.
Насосы могут перекачивать другие неагрессивные жидкие среды, сходные с водой по основным физико-химическим свойствам.

Для обеспечения привода насосных агрегатов ЦНСГ 13-280 применяются трех фазные асинхронные электродвигатели общепромышленного назначения мощностью 30 квт (АИР180М2).

Электроподключение насоса
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Условное обозначение
ЦНСГ 13-280 У3, где Ц - центробежный, Н - насос, С - секционный, Г - для горячей воды;
- 13: подача, м³/час;
- 280: напор, м;
- У: умеренный климат;
- 3: категория размещения.

Таблица 1 - технические характеристики ЦНСГ 13-280.
Рисунок 1 - напорные характеристики на секционный насос.
Рисунок 2 - габаритные и присоединительные размеры агрегата.

Давление на входе в насос ЦНСГ 13-280 - 3 кгс/см² (0,3 МПа).
ДКЗ (допускаемый кавитационный запас) - 3,0 м. КПД - 69%.
Габаритные размеры насоса: 1389х440х430, масса - 311 кг.

Патрубки:
- всасывающий и напорный Ду-80, Ру-16.

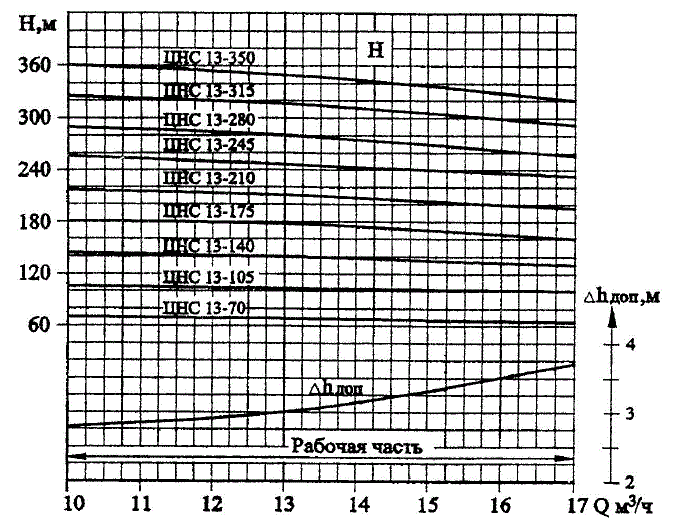

Рис 1. Рабочие характеристики насоса секционного ЦНСГ 13-280

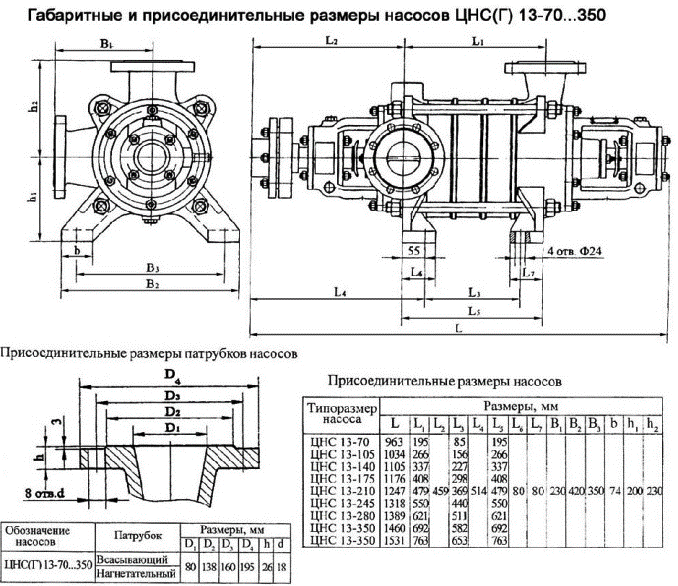

Рис 2. Габаритно-присоединительные размеры насосов марки ЦНСГ 13-280
