Характеристики насоса ЦНСГ 38-220



ЦНСГ 38-220- насос секционный Технические характеристики насоса секционного ЦНСГ 38-220 для перекачивания воды температурой не более +105°C.
Секционные насосы этого типа - горизонтальные многоступенчатые центробежные насосы с десятью ступенями.
Также насосы перекачивают нейтральные жидкие среды, имеющие сходство с водой по физико-химическим свойствам.

Привод насоса типа ЦНСГ 38-220 - общепромышленный трехфазный электродвигатель. Типоразмер двигателя для насоса - асинхронный электродвигатель марки АИР200L2, мощностью 45,0 квт (2950 об/мин).

Электроподключение агрегата
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Условное обозначение
ЦНСГ 38-220 У3, где
Ц - центробежный Н - насос С - секционный Г - для горячей воды;
38 - подача, м³/час;
220 -напор, м;
У - климатическое исполнение (умеренный климат);
3 - категория размещения.

Таблица 1 - технические характеристики ЦНСГ 38-220.
Рисунок 1 - рабочие характеристики насоса.
Рисунок 2 - габаритные и присоединительные размеры насоса.

Таблица 1. Технические характеристики ЦНСГ 38-220
Марка Подача
м³/ч
Диап.
подачи
м³/ч
Напор
м
Диап.
напора
м
Двиг.
ЦНСГ 38-220
38 28-48 220 260-190 45,0 квт
АИР200L2

Потребляемый ток 84А. Протечка жидкости через сальник - 15-30 л/час. Давление на входе в насос секционный ЦНСГ 38-220 - 0,3 МПа (3 кгс/см²).
Допускаемый кавитационный запас (ДКЗ) - 3,6 м.
Уровень звука на расстоянии 1 м от наружного контура агрегата 103 дБА. КПД - не менее 60%.
Масса насоса 341 кг, агрегата 615 кг, габаритные размеры агрегата - 2230х440х558.

Патрубки:
- всасывающий и напорный Ду-65, Ру-16.

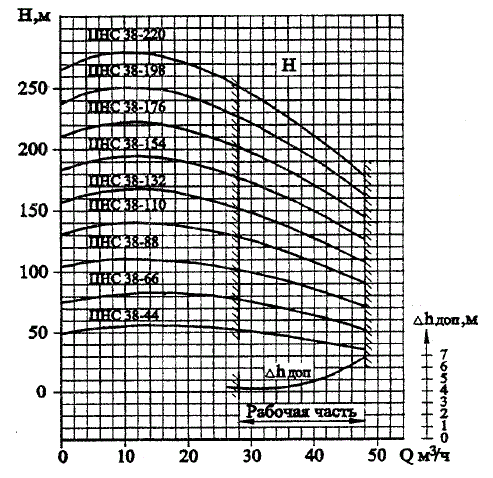

Рис 1. Рабочие характеристики насоса секционного ЦНСГ 38-220

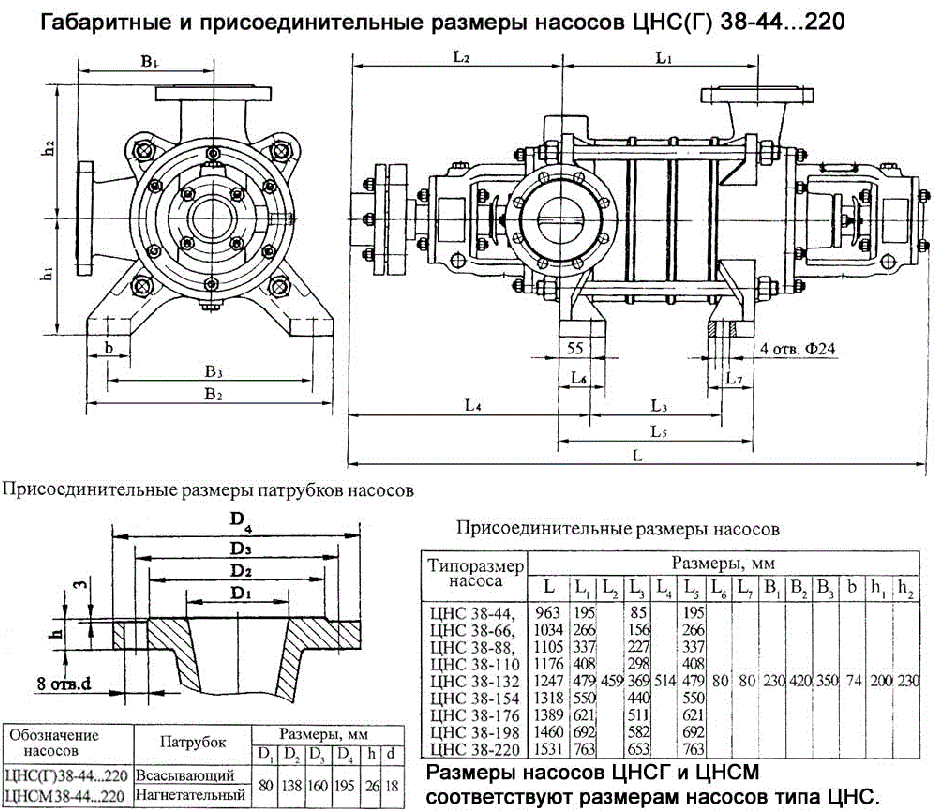

Рис 2. Габаритно-присоединительные размеры насоса
