Характеристики насоса секционного ЦНСГ 60-165

Технические характеристики насоса секционного ЦНСГ 60-165.
Конструктивно - центробежные многоступенчатые горизонтальные насосы с односторонним расположением рабочих колес, предназначенные для перекачивания питательной воды температурой не более 105°C .
Центробежные насосы секционные типа ЦНСГ 60-165 могут перекачивать нейтральные жидкости, сходные с водой по своим физико-химическим свойствам.

Для обеспечения привода секционных насосов модификации ЦНСГ 60-165 используются 3-х фазные электродвигатели общепромышленного исполнения. Тип привода - асинхронный электродвигатель АИР225М2, мощностью 55 квт.

Условное обозначение и параметры
1 ЦНСГ 60-165-1 УХЛ4, где
-1ЦНСГ: модификация и тип насоса (секционный);
- 60: подача, м³/час;
- 165: напор, м;
- 1: исполнение со шнеком (насос с улучшенными кавитационными характеристиками);
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1 - технические характеристики ЦНСГ 60-165.

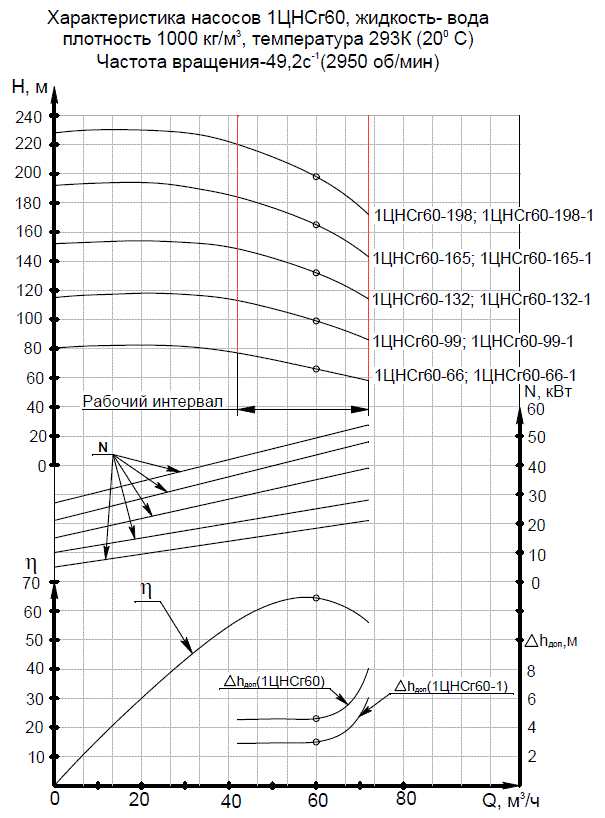

Рисунок 1 - напорные характеристики насоса.

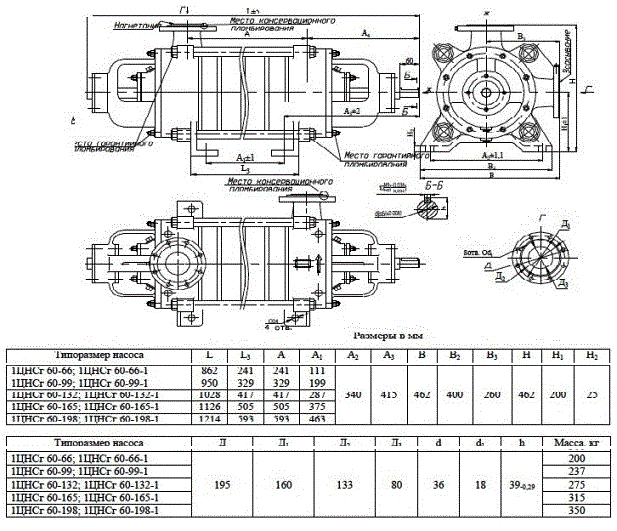

Рисунок 2 - габаритные и присоединительные размеры насоса.

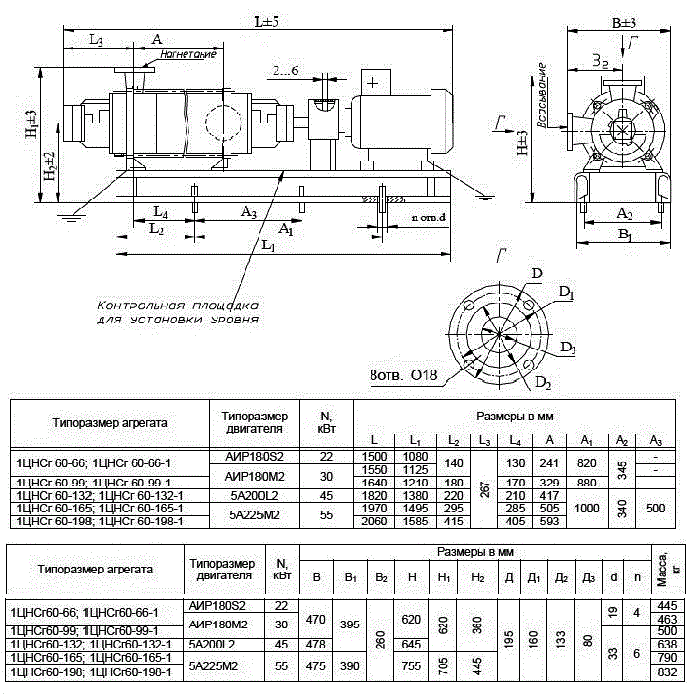

Рисунок 3 - габаритные и присоединительные размеры агрегата.

Потребляемая мощность - 49,5 квт. Давление на входе в насос ЦНСГ 60-165 - 3 кгс/см² (0,3 МПа).
Допускаемый кавитационный запас (ДКЗ) насоса со шнеком до 3 м, без шнека - 4,5 м. КПД - 64%.
Вес насоса без двигателя 315 кг, в агрегате 790 кг, габаритные размеры электронасоса - 1970х475х755.
