Технические характеристики насоса ГРАР 160/31.5

Технические характеристики - насосы грунтовые ГРАР 160/31.5 - одноступенчатые, двухкорпусные, горизонтальной конструкции, с односторонним вводом перекачиваемой смеси, центробежные насосы.
Основная задача двухкорпусных электронасосов ГРАР 160/31.5 - перекачивание абразивных гидросмесей (песчаные смеси, продукты обогащения глиноземного и горнорудного производства и др.) в строительной, горной, горнорудной, металлургической промышленности.

Для осуществления привода насоса ГРАР 160/31.5 используются асинхронные 3-х фазные электродвигатели с короткозамкнутым ротором (мощностью 55,0 квт).

Условное обозначение
на примере ГРАР 160/31.5/I-1.6-УХЛ4, где
- ГРА: грунтовый насос;
- Р: проточная часть выполнена из износостойкой резины или полиуретана;
- 160: номинальная подача, м³/час;
- 31,5: номинальный напор, м;
- I: номер опорной стойки;
- 1,6: плотность перекачиваемой абразивной смеси, т/м³;
- УХЛ4: климатическое исполнение и категория размещения.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1 - технические характеристики грунтового насоса ГРАР 160/31.5.

КПД агрегата 46% (с муфтой), насоса 48%. Марка приводного двигателя насоса АИР225М4. Давление на входе насос 0,1 МПа. Допускаемый кавитационный запас (ДКЗ) - 4,0 м. Рабочий интервал подачи насоса не более 160 м³/час.
Корректированный уровень звуковой мощности 105 дБА. Мощность насоса 33 квт, агрегата 35 квт. Утечка через сальник не более 4 л/час.

Размеры фланцев всасывающего и напорного патрубка насоса ГРАР 160/31.5: Ду=175 мм. Оба фланца на Ру=2,5МПа.

Рис.1 - горизонтальные грунтовые насосы - габаритные размеры.
Рис.2 - габаритный чертеж электронасоса с упругой муфтой.
Рис.3 - габаритный чертеж электронасоса ГРАР 100/31.5 с клиноременной передачей.

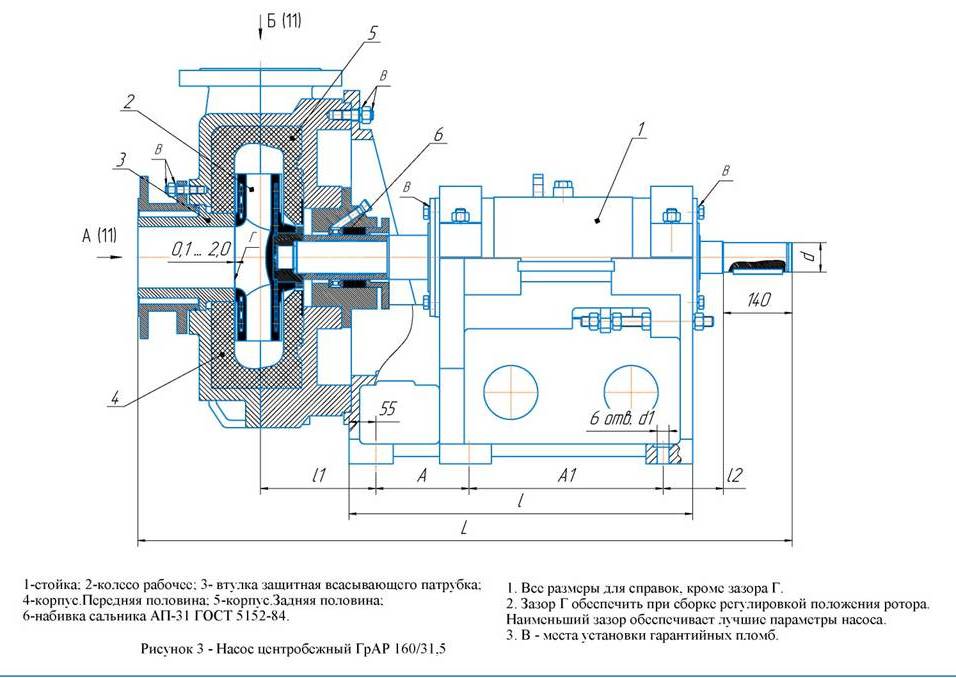

Рис 1. Габаритные размеры насоса

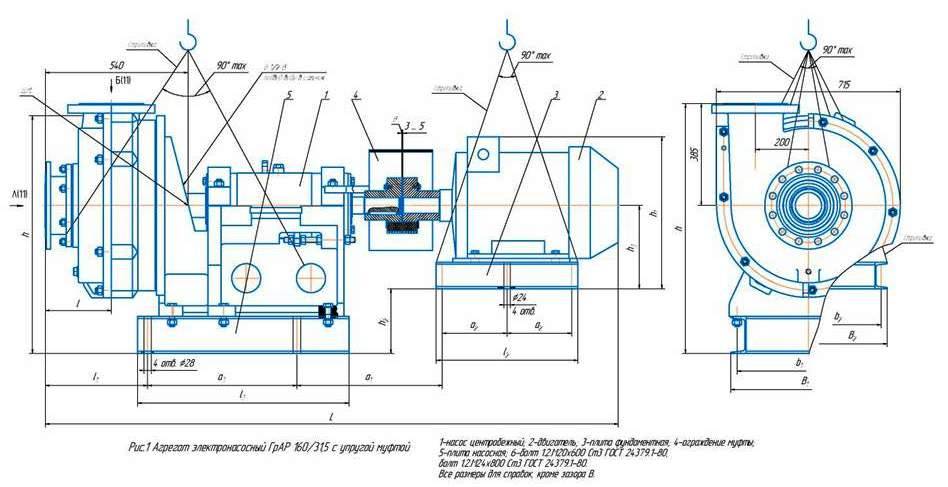

Рис 2. Габаритные размеры агрегата с упругой муфтой

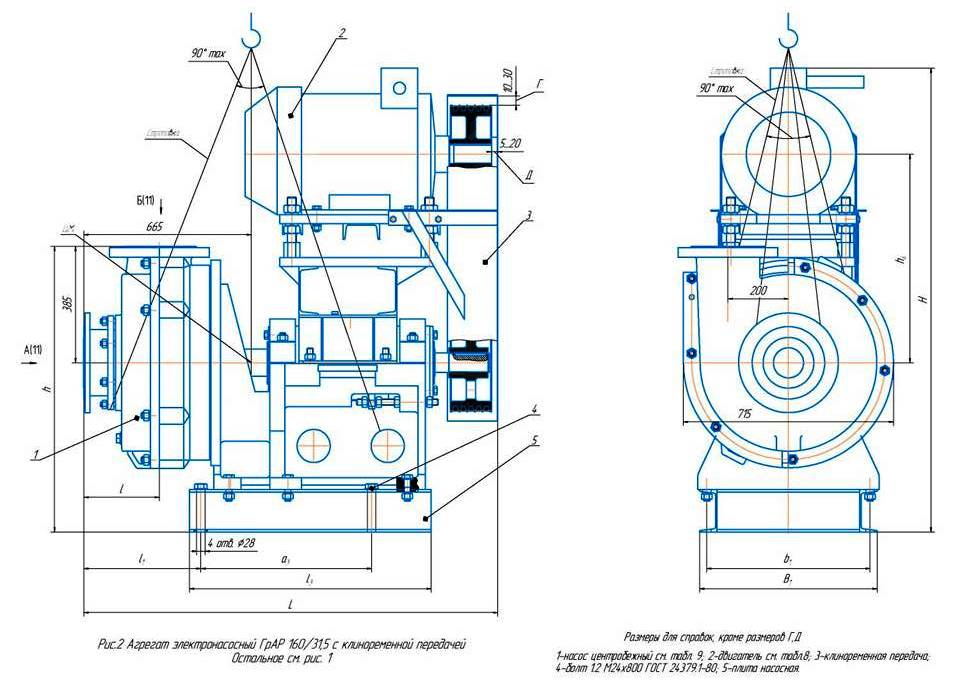

Рис 3. Габаритные размеры агрегата ГРАР 160/31.5 с клиноременной передачей
