Характеристики насоса 1Кс 32-150
|
Цены:
889 308 руб. с ндс (30 квт) 972 040 руб. с ндс (30 квт/взр) |
Технические характеристики конденсатного насоса 1Кс 32-150.
Конденсатные насосы - горизонтальные с односторонним входом центробежные насосы для перекачивания конденсата и пресной воды в тепловых сетях электростанций.
Насосы также способны перекачивать жидкие среды, сходные по своим физико-химическим свойствам с конденсатом.
Для осуществления привода насосных агрегатов 1Кс 32-150 используются трехфазные электродвигатели общепромышленного назначения (АИР180М2).
Электроподключение насоса
- ток - переменный;
- напряжение – 380 В;
- частота тока – 50 Гц.
Условное обозначение
1Кс 32-150 УХЛ 4, где
- 1Кс: тип насоса (конденсатный);
- 32: подача, м³/час;
- 150: напор, м;
- УХЛ: умеренный и холодный климат;
- 4: категория размещения.
Таблица 1 - технические характеристики 1Кс 32-150.
Рисунок 1 - напорная характеристика на конденсатный насос.
Рисунок 2 - габаритный чертеж агрегата.
Рисунок 3 - габаритные и присоединительные размеры агрегата.
| Марка | Подача м³/ч |
Диап. подачи м³/ч |
Напор м |
Диап. напора м |
Двиг. |
| 1Кс 32-150 |
32 | 17,5-40 | 150 | 156-145 | 30 квт АИР180М2 |
Давление на входе в насос 1Кс 32-150 - 0,98 МПа (10 кгс/см²).
Допускаемый кавитационный запас (ДКЗ) - 1,6 м. КПД - 66%.
Утечка через сальник - 5-10 л/час.
Патрубки насоса:
- всасывающий Ду-100, Ру-16;
- напорный Ду-65, Ру-16.

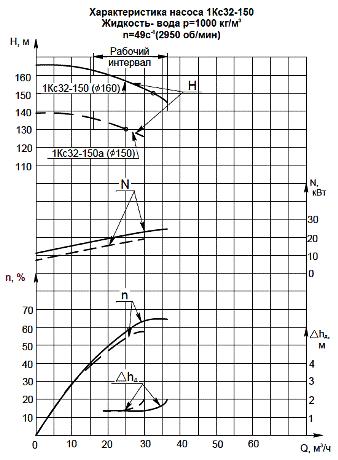

Рис 1. Рабочие характеристики насоса 1Кс 32-150  |

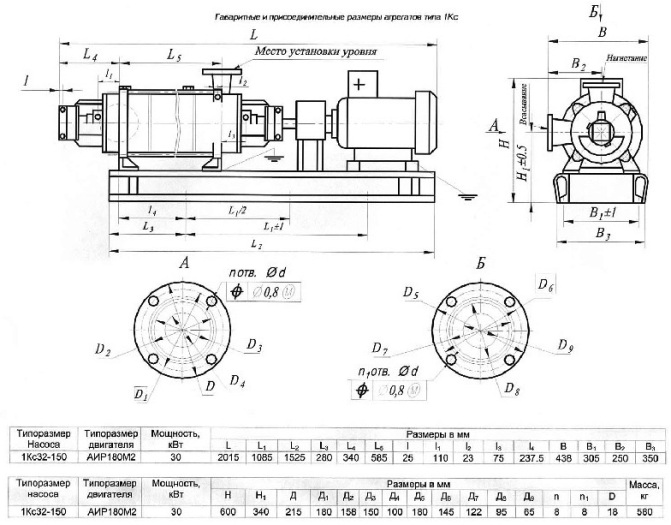

Рис 2. Габаритный чертеж агрегата  |
Рис 3. Габаритно-присоединительные размеры агрегата |
