Технические характеристики насоса 1Кс 80-100

Технические характеристики конденсатного насоса 1Кс 80-100.
Конденсатные насосы - с односторонним входом горизонтальные центробежные насосы для перекачивания конденсата и пресной воды в тепловых сетях электростанций.
Насосы также способны перекачивать жидкие среды, сходные по своим физико-химическим свойствам с конденсатом.

Для обеспечения привода электронасосных агрегатов 1Кс 80-100 используются электродвигатели трехфазные общепромышленного назначения. Привод насоса - асинхронный электродвигатель мощностью 45 квт (АИР200L2). Степень защиты двигателя IP23.

По заказу в агрегат может встраиваться частотный преобразователь переменного тока на соответствующую мощность электродвигателя.

Электроподключение насоса
- ток переменный;
- напряжение 380 В;
- частота тока 50 Гц.

Условное обозначение
1Кс 80-100 УХЛ 4, где
- 1Кс: тип насоса (конденсатный);
- 80: подача, м³/час;
- 100: напор, м;
- УХЛ: умеренный и холодный климат;
- 4: категория размещения.

Таблица 1 - технические характеристики 1Кс 80-100.
Рисунок 1 - напорная характеристика на конденсатный насос.
Рисунок 2 - габаритный чертеж агрегата.
Рисунок 3 - габаритные и присоединительные размеры агрегата.

Давление на входе в насос 1Кс 80-100 - 0,98 МПа (10 кгс/см²).
Допускаемый кавитационный запас (ДКЗ) относительно оси насоса - 1,6 м.
КПД - 66%. Утечка через сальник - 5-10 л/час.
Максимальная потребляемая мощность насоса 39,8 квт.

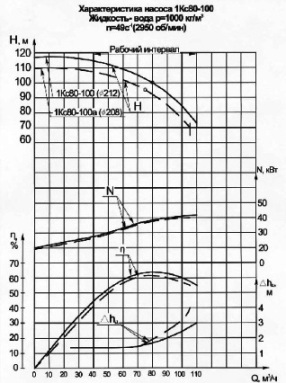

Рис 1. Рабочие характеристики насоса 1Кс 80-100

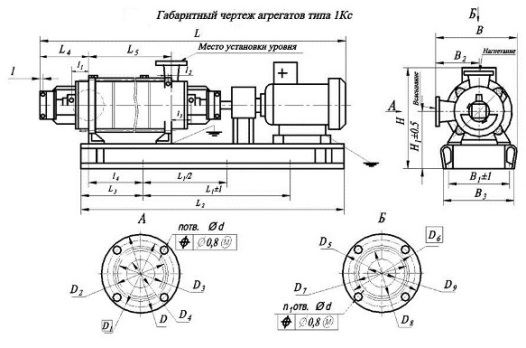

Рис 2. Габаритный чертеж агрегата

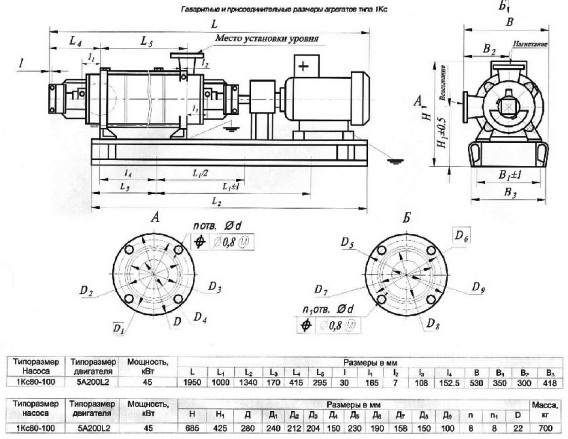

Рис 3. Габаритно-присоединительные размеры агрегата 1Кс 80-100
