Установочные размеры электродвигателя ВРП, ВРА

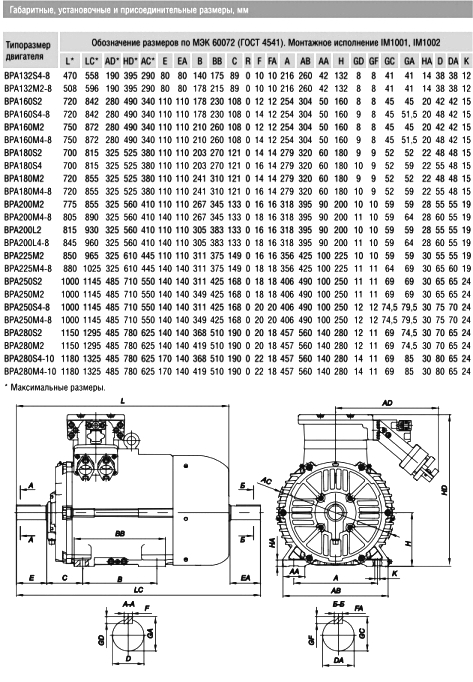

Рисунок 1 - габаритные, установочные и присоединительные размеры на электродвигатели рудничные серии ВРА производства "ВЭМЗ" (аналоги - двигатель ВРП, АВР, 3ВР, АИУ).
Обозначение размера на взрывозащищенный рудничный асинхронный электродвигатель - по МЭК 60072 (ГОСТ 4541).
Монтажное исполнение на каждый электродвигатель ВРП, ВРА - IM 1001, IM 1002.

Рис.1 Габаритные, установочные и присоединительные размеры
на двигатели ВРА
