Технические характеристики 1НЦВ-25/30Б
Технические характеристики центробежных вертикальных судовых насосов 1НЦВ-25/30Б.
По техническим свойствам, динамические центробежные насосы, перекачивающие морскую, пресную воду, а также рассол.
Насосы оснащаются электродвигателями специального морского исполнения 2ДМШН.
Технические характеристики насоса
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| 1НЦВ-25/30Б | 25 (17-35) |
30 (32-24) |
5,5 | 2900 | 143 |
В электронасосные судовые агрегаты устанавливаются трехфазные асинхронные электродвигатели. Марка 2ДМШН 132А2.
Потребляемая насосом мощность - 3,2 квт.
Проточная часть 1НЦВ-25/30Б изготовлена из бронзы.
ДКЗ (допускаемый кавитационный запас ) насоса - не выше 4 м.
Уплотнение вала - сальниковое или торцовое.
Габаритные размеры L-длина, B-ширина, H-высота: L(430)х(B)470х(H)760 мм.

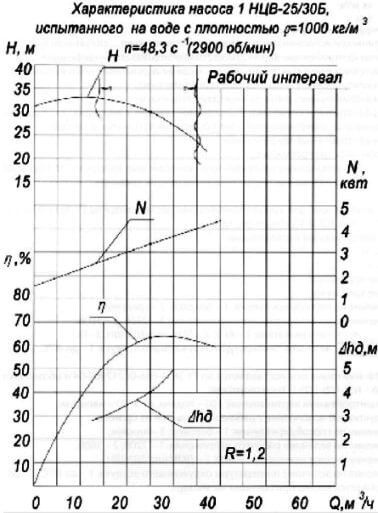

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

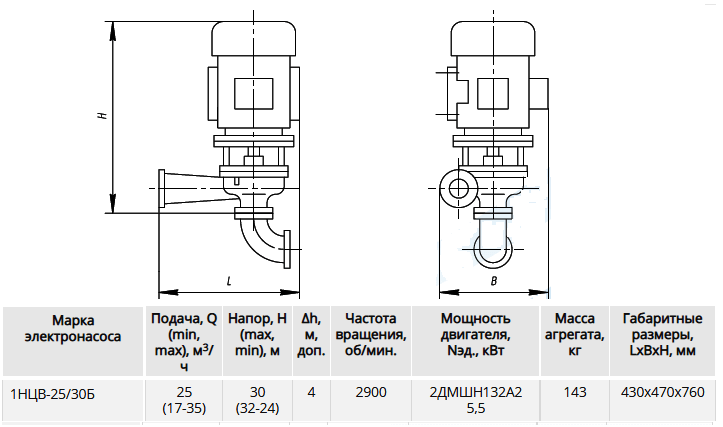

Габаритные и присоединительные размеры агрегата |
