Технические характеристики 1НЦВ-25/80Б
Технические характеристики одноступенчатых вертикальных судовых насосов 1НЦВ-25/80Б моноблочной конструкции. По своим характеристикам и свойствам - динамические центробежные насосы для морской и пресной воды, рассолов.
В электронасосных агрегатах судовые морские
насосы комплектуются специальными двигателями типоразмеров 2ДМШН, ДМН.
Технические характеристики насоса
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| 1НЦВ-25/80Б | 25 (13-33) |
80 (82-77) |
15 | 2900 | 240 |
Потребляемая насосом мощность - 10,9 квт.
В судовые насосные агрегаты устанавливаются трехфазные асинхронные электродвигатели 2ДМШН180МА2, мощностью 15 квт.
Проточная часть 1НЦВ-25/80Б - из морской бронзы.
Допускаемый кавитационный запас (ДКЗ) до 5 м.
Сальниковое или торцовое уплотнение вала.
Габаритные размеры L-длина, B-ширина, H-высота: L(518)х(B)387х(H)900 мм.

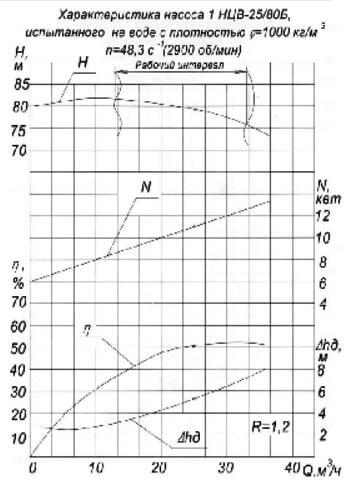

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

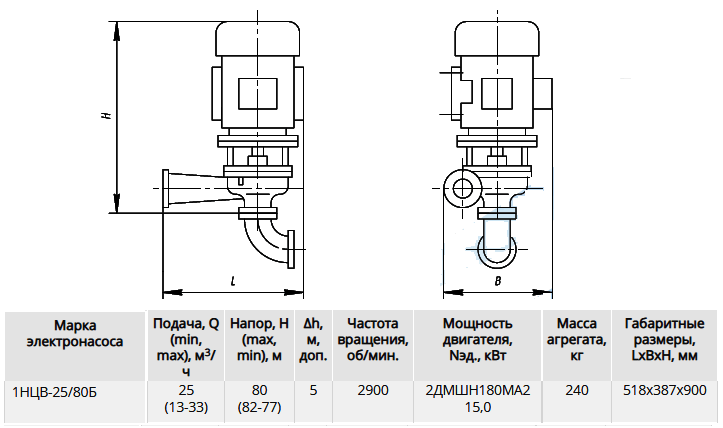

Габаритные и присоединительные размеры агрегата |
