Технические характеристики 1НЦВ-40/20Б
Технические характеристики центробежных вертикальных судовых насосов 1НЦВ-40/20Б.
По техническим характеристикам, динамические центробежные насосы для перекачивания морской и пресной воды, рассолов.
Насосы комплектуются электродвигателями морского исполнения 2ДМШН.
Технические характеристики насоса
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| 1НЦВ-40/20Б | 40 (25-50) |
20 (22-18) |
5,5 | 2900 | 170 |
В насосные судовые агрегаты монтируются асинхронные трехфазные электродвигатели морского исполнения 2ДМШН132А2.
Мощность насоса - 3,4 квт.
Детали проточной части 1НЦВ-40/20Б выполнены из бронзы.
ДКЗ (допускаемый кавитационный запас ) насоса - до 4,0 м.
Судовые насосы оснащаются торцовым или сальниковым уплотнением вала.
L(410)х(B)455х(H)900 - габаритные размеры, где: L-длина, B-ширина, H-высота: мм.

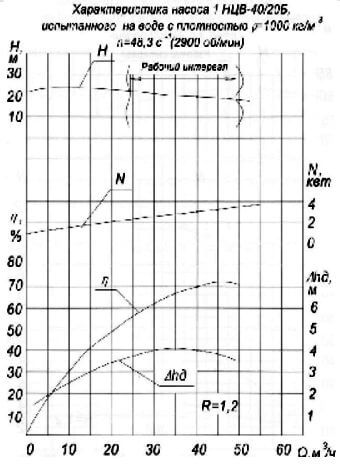

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

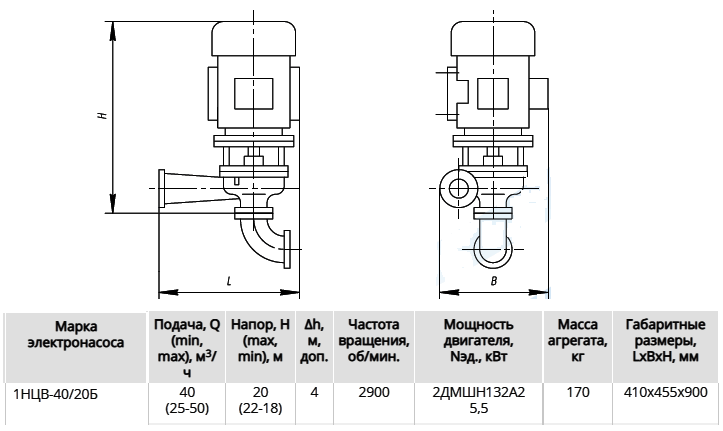

Габаритные и присоединительные размеры агрегата |
