Технические характеристики 1НЦВ-40/30Б
Технические характеристики одноступенчатых судовых насосов 1НЦВ-40/30Б моноблочной конструкции.
По техническим характеристикам - динамические центробежные насосы, предназначенные для судов и плавсредств морского флота.
Судовые морские насосы в насосных агрегатах оснащаются специальными электродвигателями марок ДМН, ДМШН, 2ДМШН.
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| 1НЦВ-40/30Б | 40 (25-50) |
30 (33-26) |
7,5 | 2900 | 170 |
Мощность, потребляемая насосом - 5,1 квт.
В судовые электронасосные агрегаты монтируются асинхронные трехфазные морские электродвигатели 2ДМШН132В2, мощностью 7,5 квт.
Проточная часть насоса производится из морской бронзы.
ДКЗ (допускаемый кавитационный запас) не более 5 м.
Для защиты от протечек используется сальниковое или торцовое уплотнение вала.
Габаритные размеры 1НЦВ-40/30Б
L-длина, B-ширина, H-высота: (L)410х(B)455х(H)900 мм.

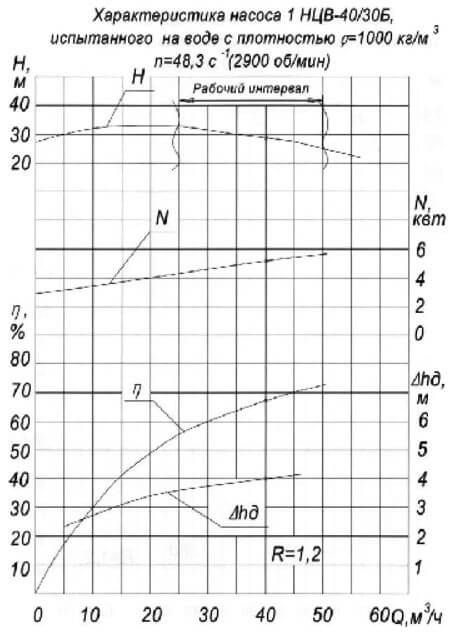

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

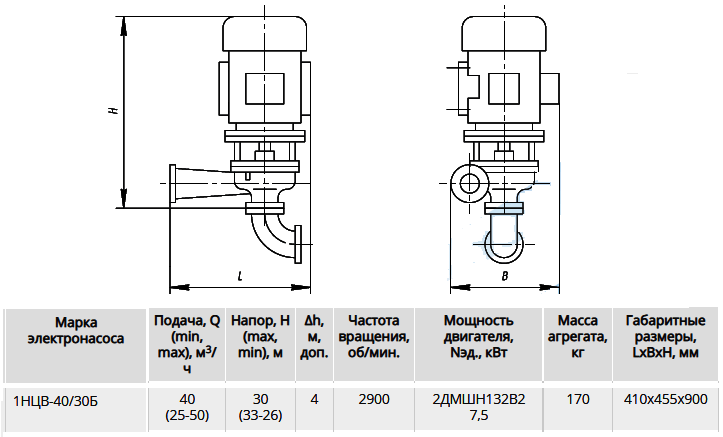

Габаритные и присоединительные размеры агрегата |
