Технические характеристики 1НЦВ-40/80Б
Технические характеристики одноступенчатых судовых насосов 1НЦВ-40/80Б моноблочной конструкции.
По характеристикам и параметрам - динамические центробежные насосы, перекачивающие морскую и пресную воду, рассолы.
Судовые моноблочные насосы в электронасосах оснащаются электродвигателями специального морского исполнения ДМН, ДМШН, 2ДМШН.
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| 1НЦВ-40/80Б | 40 (25-50) |
80 (82-72) |
22 | 2900 | 330 |
Мощность насоса - 15,0 квт.
В судовые насосные агрегаты монтируют трехфазные асинхронные электродвигатели 2ДМШН200М2, мощностью 22 квт.
Проточная часть насоса производится из морской бронзы.
ДКЗ (допускаемый кавитационный запас) не превышает 5,0 м.
В составе насоса сальниковое или торцовое уплотнение вала.
Габаритные размеры 1НЦВ-40/80Б
L-длина, B-ширина, H-высота: L(785)х(B)560х(H)1005 мм.

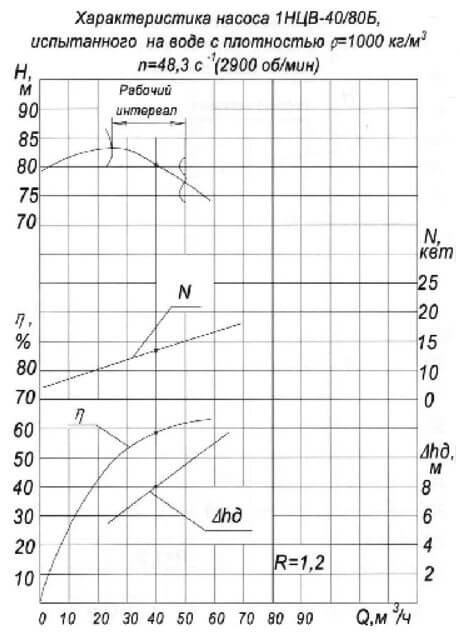

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

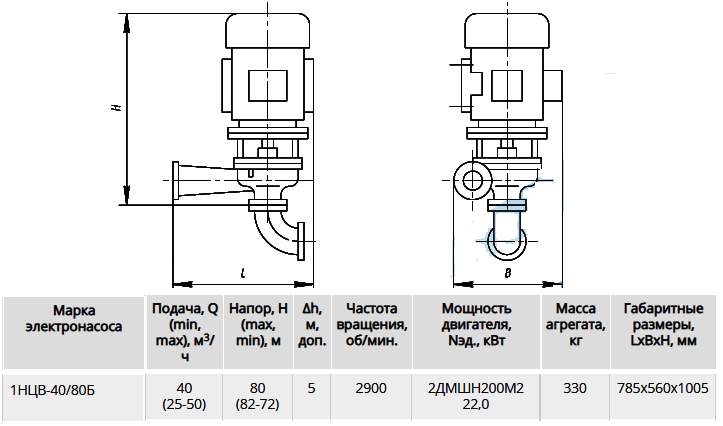

Габаритные и присоединительные размеры агрегата |
