Технические характеристики 1НЦВ-63/30Б
Технические характеристики вертикальных судовых насосов 1НЦВ-63/30Б одноступенчатой конструкции. По свойствам и характеристикам - динамические центробежные насосы для перекачивания рассолов, морской и пресной воды.
Судовые морские
насосы в электронасосных агрегатах комплектуются двигателями специального исполнения 2ДМШН, ДМН.
Технические характеристики насоса
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| 1НЦВ-63/30Б | 63 (40-75) |
30 (37-26) |
11 | 2900 | 170 |
Мощность, потребляемая насосом - 7,6 квт.
В судовые насосные агрегаты устанавливаются трехфазные асинхронные электродвигатели 2ДМШН160МА, мощностью 11,0 квт.
Проточная часть 1НЦВ-63/30Б - из морской бронзы.
Допускаемый кавитационный запас (ДКЗ) до 4 м.
Сальниковое или торцовое уплотнение вала.
Габаритные размеры L-длина, B-ширина, H-высота: L(410)х(B)478х(H)900 мм.

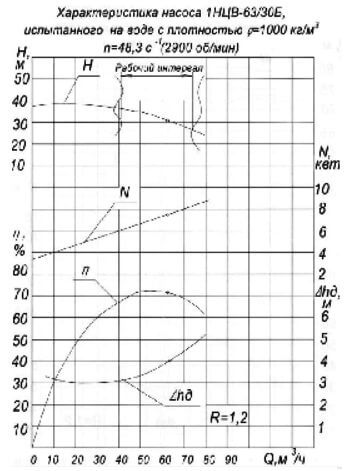

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

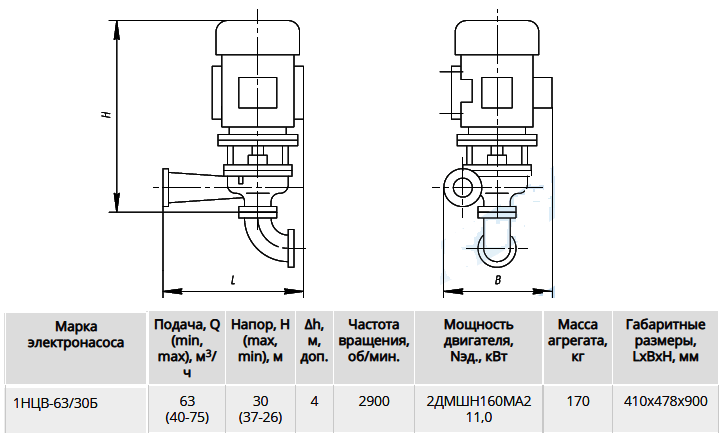

Габаритные и присоединительные размеры агрегата |
