Характеристики 1СЦЛ-20-24ГМК и 1АСЦЛ-20-24ГМК



1СЦЛ-20-24ГМК Технические характеристики насосов 1СЦЛ-20-24ГМК и агрегатов 1АСЦЛ-20-24ГМК, перекачивающих чистые кетоны и кислоты, не содержащие механических примесей.

Условное обозначение насоса:
1СЦЛ-20-24ГМК-У2, где:
- 1: модификация насоса;
- СЦЛ: самовсасывающий центробежно лопастной насос;
- 20: подача, м³/час (значение при частоте вращения 1000 об/мин);
- 24:напор, м (значение при частоте вращения 1000 об/мин);
- Г: индекс модернизации;
- М: манжета (вспомогательное уплотнение);
- К: для перекачивания кислот и кетонов;
- У: климатическое исполнение;
- 2: категория размещения.

Электронасосы 1АСЦЛ-20-24ГМК включают в свой состав межопорные двухступенчатые насосы горизонтальной конструкции и трехфазный, с короткозамкнутым ротором асинхронный электродвигатель мощностью 18,5 и 22 квт.

Используемые в насосных агрегатах электродвигатели находятся в зависимости от вида перекачиваемой среды и условий эксплуатации: общепромышленные или взрывозащищенные электродвигатели серий В, ВАО, АИМ.

Самовсасывающие центробежно лопастные насосы 1СЦЛ перекачивают кислоты и кетоны температурой от -40°C до +100°C

Насосы 1СЦЛ-20-24ГМК работают от сети переменного трехфазного тока, напряжением 220/380 В, частотой 50 Гц.

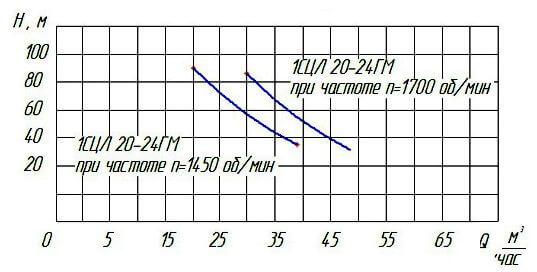

Рис.1 Напорные характеристики насосов

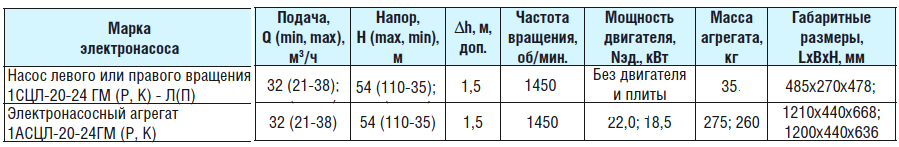

Рис.2 Технические характеристики насоса и агрегата

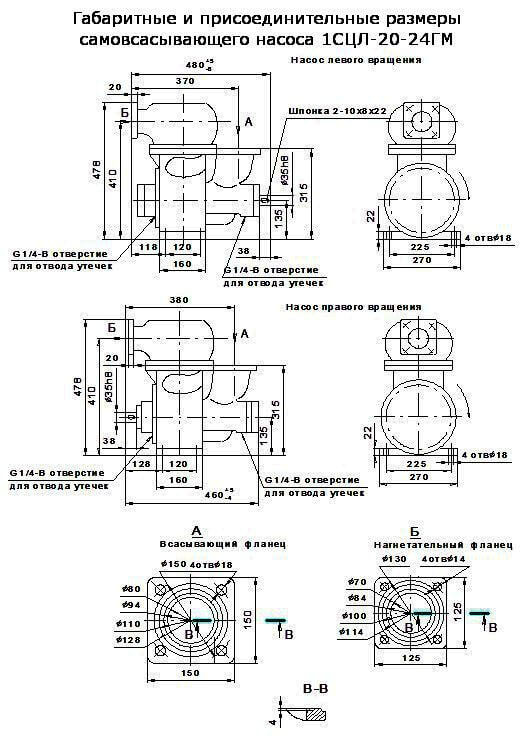

Рис.3 Габаритно-присоединительные размеры насоса

Рис.4 Габаритно-присоединительные размеры агрегата 1АСЦЛ-20-24ГМК
