Технические характеристики насоса 1СЦН 75/70

Технические характеристики самовсасывающего бензинового насоса 1СЦН 75/70, предназначенного для перекачивания жидких светлых нефтепродуктов, без механических примесей, во многих отраслях промышленности.

Электронасос А1СЦН 75/70-Б (А1СЦН 90/80-Б) включает - горизонтальный самовсасывающий консольный насос и трехфазный асинхронный электродвигатель мощностью 30 (37) квт.

Горизонтальный насос 1СЦН перекачивает дизельное топливо, бензин, керосин, спирт, спиртосодержащие растворы, воду и другие жидкости температурой от -40 до +50°C.

Рисунок 1: напорные графические характеристики - бензиновый насос 1СЦН 75/70.
Рисунок 2: технические характеристики центробежного насоса бензинового 1СЦН 75/70 и агрегата А1СЦН 75/70-Б, А1СЦН 90/80-Б.
Рисунок 3: габаритные и присоединительные размеры консольного насоса бензинового 1СЦН 75/70.
Рисунок 4: габаритные и присоединительные размеры агрегата А1СЦН 75/70-Б, А1СЦН 90/80-Б.

Рис.1 Напорные характеристики насосов самовсасывающих 1СЦН 75/70

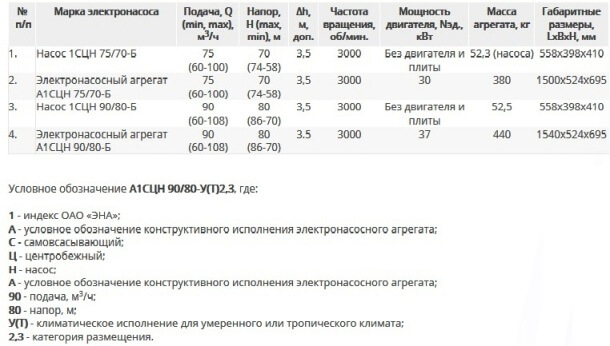

Рис.2 Технические характеристики насоса и агрегата А1СЦН 75/70-Б, А1СЦН 90/80-Б

Рис.3 Габаритно-присоединительные размеры насоса 1СЦН 75/70

Рис.4 Габаритно-присоединительные размеры агрегата А1СЦН 75/70-Б, А1СЦН 90/80-Б
