Характеристики 1СВН-80АМК/6, 1АСВН-80АМК/6

Технические характеристики насосов и агрегатов 1СВН-80АМК/6, 1АСВН-80АМК/6, перекачивающие растворы кислот и кетонов, к которым устойчивы проточные детали насоса.


Условное обозначение насоса:
1СВН-80АМК/6-У2, где:
- 1: очередная модификация;
- СВН: самовсасывающий вихревой насос;
- 80: условный диаметр всасывающего и напорного патрубков;
- А: индекс модернизации;
- М: манжета + уплотнение одинарное торцовое;
- С: для перекачивания кетонов и кислот;
- /6: число оборотов двигателя (960 в минуту);
- У: климатическое исполнение;
- 2: категория размещения.

Насосы 1СВН самовсасывающие вихревые, установленные в агрегаты 1АСВН-80АМК/6, перекачивают растворы кислот и кетонов температурой до +100°C.

В насосные агрегаты 1АСВН-80АМК/6 входят - межопорные самовсасывающие вихревые насосы и с короткозамкнутым ротором 3-х фазные асинхронные электродвигатели (5,5 квт, 960 оборотов в минуту.

Электропитание насосов 1СВН-80АМК/6 от сети трехфазного переменного тока, напряжением 220/380 В, частотой 50 Гц.

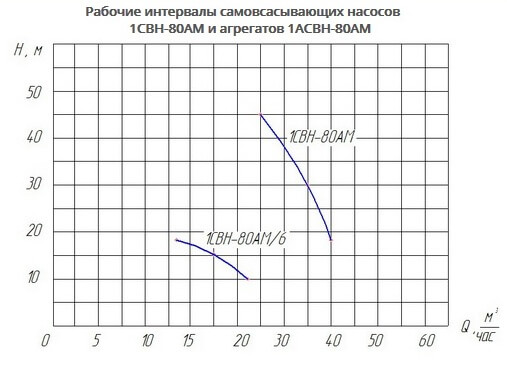

Напорные характеристики самовсасывающих насосов

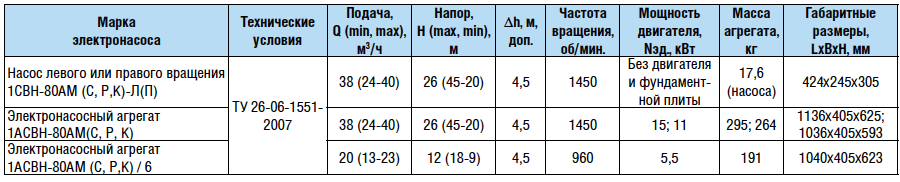

Технические характеристики насоса и агрегата

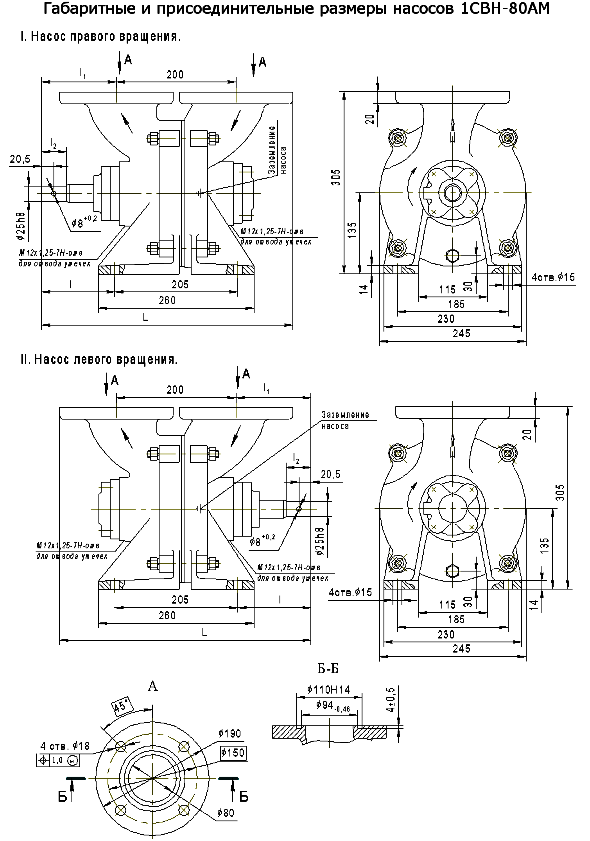

Габаритно-присоединительные размеры насоса

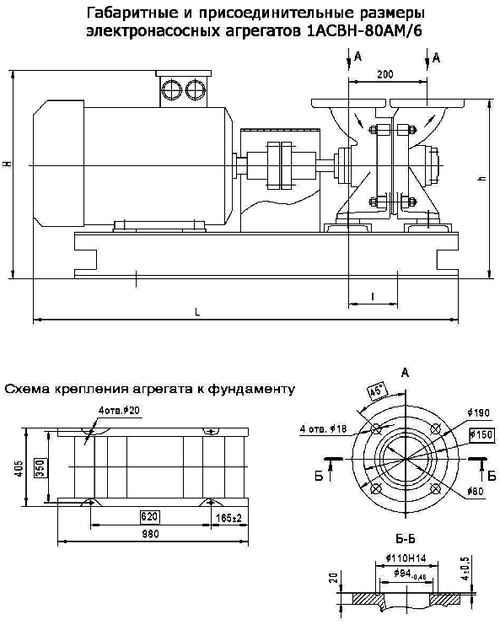

Габаритно-присоединительные размеры агрегата
