Характеристики 4НК-5х1

Технические характеристики насосов 4НК-5х1, перекачивающие нефть и нефтепродукты.

Условное обозначение
4НК-5х1-УХЛ4 где:
  - 4: диаметр входа, уменьшенный в 25 раз;
  - НК: насос нефтяной консольный;
  - 5: коэффициент быстроходности, уменьшенный в 10 раз;
  - 1: одноступенчатый;
  - УХЛ4: климатическое исполнение (умеренный и холодный климат) и категория размещения.

Электродвигатели в комплектации насосных агрегатов 4НК-5х1 - асинхронные электродвигатели взрывобезопасного исполнения с короткозамкнутым ротором.
Тип электроприводов - трехфазные взрывозащищенные электродвигатели.

Насосы эксплуатируются во взрывоопасных зонах, в которых могут образовываться взрывоопасные смеси паров перекачиваемых сред с воздухом.

Конструктивно 4НК-5х1 - консольные одноступенчатой конструкции центробежные насосы.

Параметры насосов находятся в зависимости от диаметра рабочего колеса.
Диаметры рабочих колес 220 мм, 208 мм, 192 мм, 180 мм (см. таблицу 1).

Насосы работают от сети переменного трехфазного тока, напряжением 380 В, частотой 50 Гц.

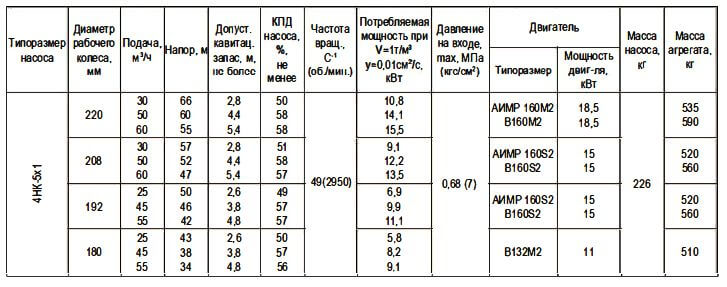

Таблица 1 технических характеристик электронасоса

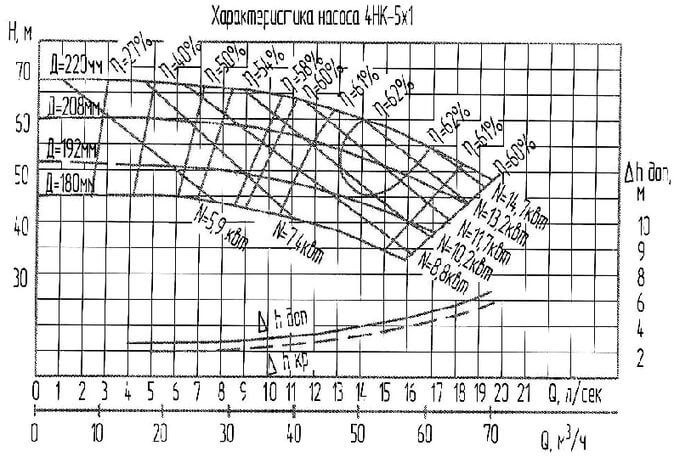

Рабочие характеристики электронасоса

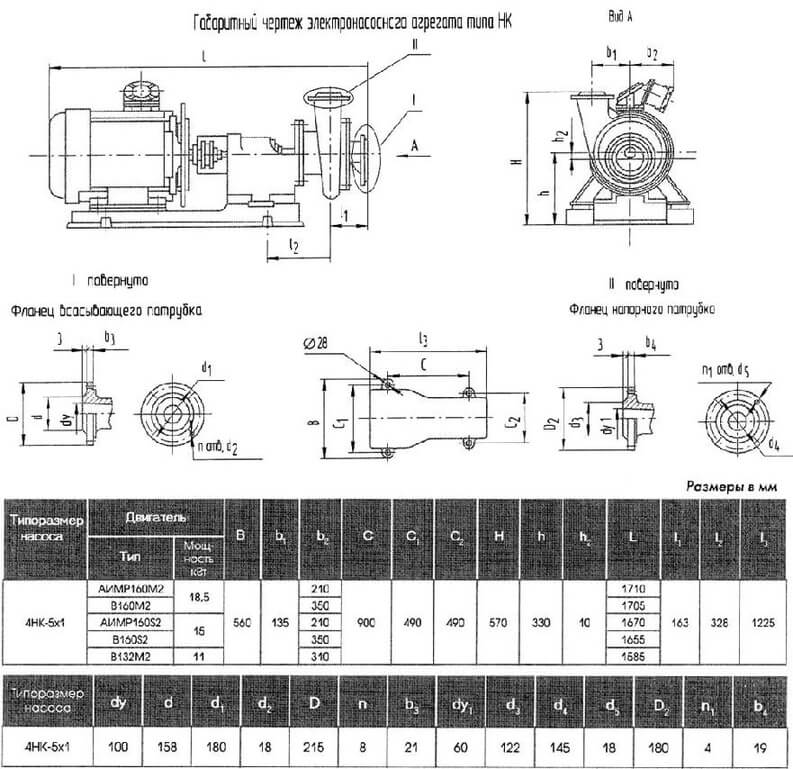

Габаритные и присоединительные размеры агрегата
