Характеристики 6НК-9х1

Технические характеристики насосов 6НК-9х1 для перекачки нефти и нефтепродуктов.

Условное обозначение
6НК-9х1-УХЛ4 где:
  - 6: диаметр входа, уменьшенный в 25 раз;
  - НК: нефтяной насос консольный;
  - 9: коэффициент быстроходности, уменьшенный в 10 раз;
  - 1: одноступенчатый;
  - УХЛ4: климатическое исполнение и категория размещения.

Электродвигатели для монтажа в электроагрегаты 6НК-9х1 - взрывобезопасные асинхронные электродвигатели с короткозамкнутым ротором, трехфазные взрывозащищенные электродвигатели типа АИМР, АВ.

Насосы эксплуатируются во взрывоопасных зонах, в которых возможно образование взрывоопасной смеси перекачиваемых нефтепродуктов и нефти с воздухом.

Конструктивно 6НК-9х1 - одноступенчатые горизонтальные центробежные насосы.

Параметры насосов находятся в зависимости от диаметра рабочего колеса.
Диаметры рабочих колес 235 мм, 230 мм, 222 мм, 212 мм, 205 мм, 195 мм (см. таблицу 1).

Насосы работают от сети трехфазного переменного тока, напряжением 220/380 В, частотой 50 Гц.

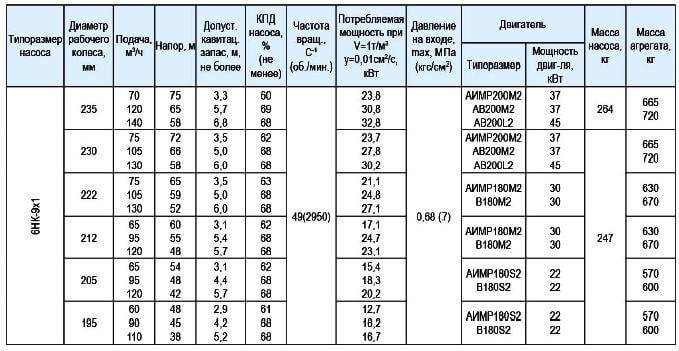

Таблица 1. Технические характеристики электронасоса

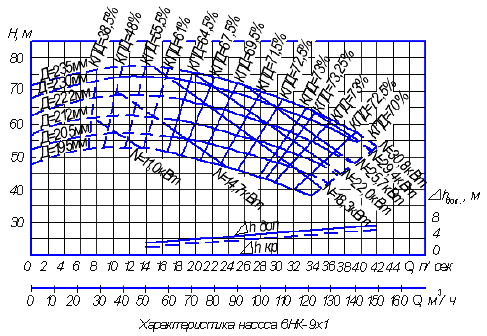

Рабочие характеристики электронасоса

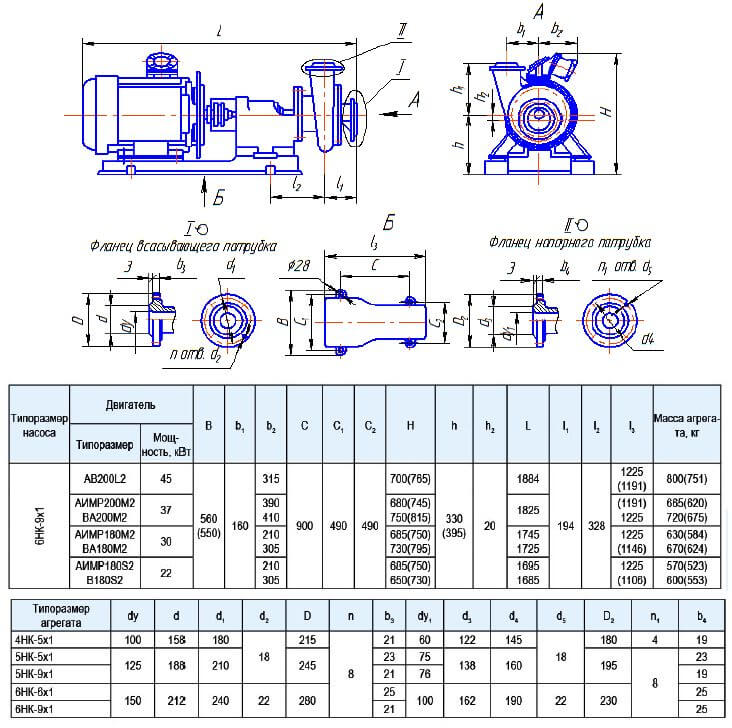

Габаритные и присоединительные размеры агрегата
