Технические характеристики насоса АВЗ 90

Технические характеристики одноступенчатых насосов вакуумных АВЗ 90 и золотниковых электронасосных агрегатов приведены в таблице 1 (марка насоса, быстродействие, остаточное давление, электродвигатель, его мощность, количество оборотов, масса насосного агрегата).

Вакуумные насосы АВЗ 90 используются в различных отраслях промышленности для создания вакуума в стационарных вакуумных установках.
В электронасосных агрегатах насосы АВЗ оснащаются трехфазными электродвигателями, в качестве которых устанавливаются электродвигатели асинхронные. В этом электронасосе используется общепромышленный асинхронный электродвигатель с короткозамкнутым ротором.

Насос АВЗ 90 вакуумный не предназначен для откачивания взрывоопасных, отравляющих, разъедающих черные металлы, вступающих в реакцию со смазочными маслами сред. Такие насосы не предназначены для работы во взрывоопасных производствах и помещениях.

Условное обозначение
АВЗ 90 УХЛ4,2, где:
- Агрегат Вакуумный Золотниковый;
- 90: быстродействие насоса, л/с;
- УХЛ: климатическое исполнение;
- 4,2: категория размещения.

Электропитание АВЗ 90
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Объем масла, заливаемого на одну заправку: 13±0,5 л.
Рабочая жидкость в насосе: вакуумное масло ВМ-1.
Используется водяное охлаждение.
Расход воды до 0,6 м³/ч.
80 дБа - уровень звука на расстоянии 1 м от работающего агрегата.

Насосы АВЗ 90 производятся в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.
Используется для замены насосов НВЗ-75, ВН-4.

Рис. 1 Характеристики насоса.

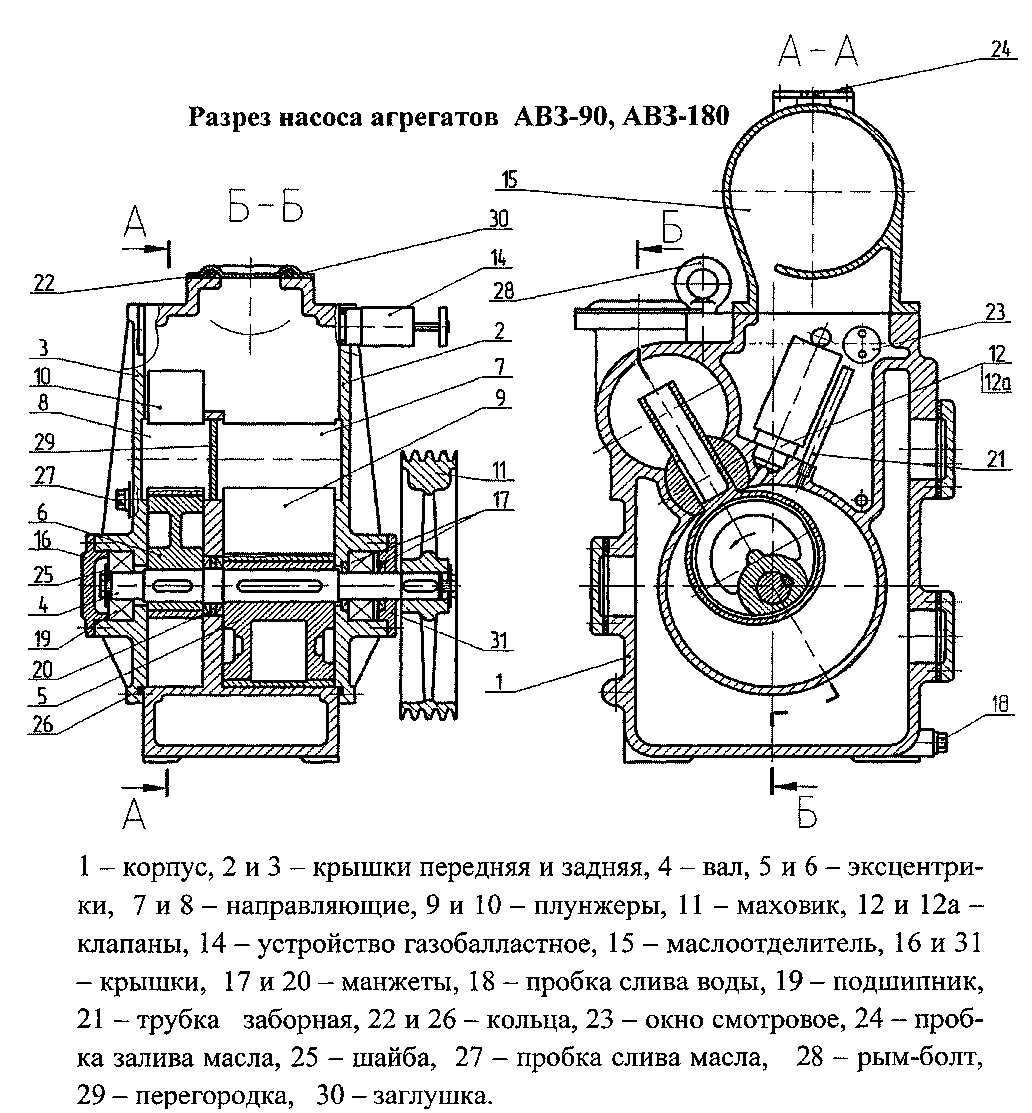

Рис. 2 Разрез вакуумного насоса АВЗ 90.

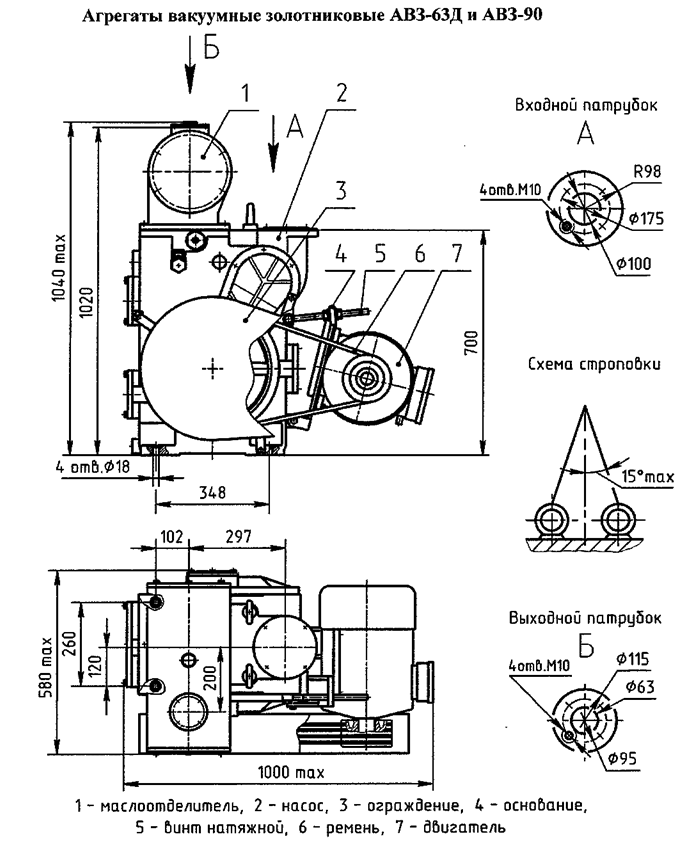

Рис. 3 Габаритный чертеж насосного агрегата.

Рис.1 Характеристики насоса

Рис.2 Разрез насоса

Рис.3 Габаритный чертеж агрегата
