Характеристики технические БА 10-20



БА 10-20 Технические характеристики насосных бустерных повысительных агрегатов БА 10-20.
Насосы используются в коммунальном, промышленном и сельскохозяйственном водоснабжении для повышения напора воды.


Условное обозначение:
БА 10-20-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 10: подача номинальная, м³/час;
- 20: напор номинальный, м;
- Тр: температура перекачиваемой воды плюс 70°C (без Тр для воды температурой не более плюс 35°C);
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Повысительные бустерные насосы БА 10-20 применяются для повышения напора воды в холодном и горячем водоснабжении, в циркуляционных системах при температуре воды до +35°C (без индекса Тр) и до +70°C (с индексом Тр).

В составе насосных агрегатов - трех фазные погружные водозаполненные асинхронные электродвигатели с короткозамкнутым ротором (мощностью 2,2 квт, с частотой вращения вала 2900 в минуту) и многоступенчатые скважинные для перекачивания воды центробежные насосы.

Электропитание насосов БА 10-20 от сети трехфазного переменного тока, номинальным напряжением 400 В, номинальной частотой 50 Гц.

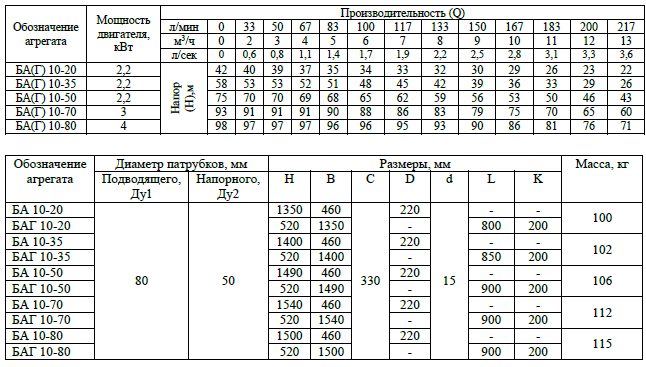

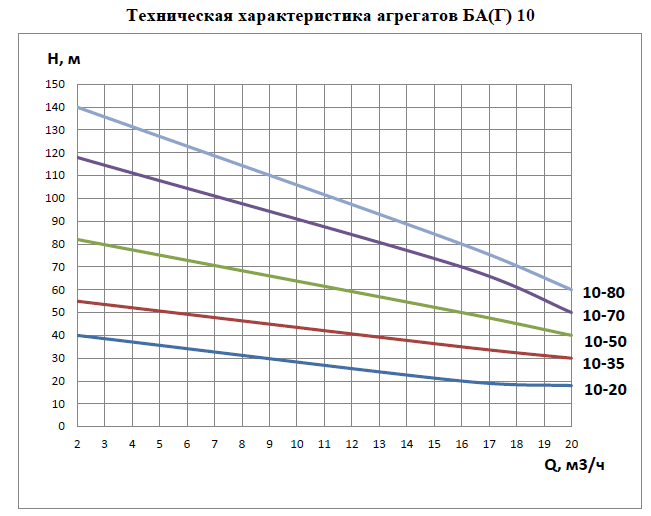

Напорные характеристики БА(Г)




Технические характеристики бустерных агрегатов БА(Г)


Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
