Характеристики технические БА 10-35

Технические характеристики повысительных насосных бустерных агрегатов БА 10-35.
Насосы предназначаются для повышения напора воды и используются в промышленном, коммунальном и сельскохозяйственном водоснабжении.


Условное обозначение:
БА 10-35-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 10: номинальная подача, м³/час;
- 35: номинальный напор, м;
- Тр: перекачиваемая вода температурой до +70°C (при отсутствии индекса Тр температура воды не выше +35°C);
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Бустерные насосы (агрегаты) БА 10-35 повышают напор воды при использовании в системе водоснабжении (холодном и горячем), в системах циркуляции при температуре воды до плюс 35°C (исполнение без индекса Тр) и не выше плюс 70°C (исполнение Тр).

В конструкции насосных агрегатов находятся погружные трехфазные водозаполненные асинхронные электродвигатели (2,2 квт - мощность, 2900 -обороты вала в минуту) и для перекачивания воды многоступенчатые скважинные центробежные насосы.
Применяемые в агрегатах электроприводы - с короткозамкнутым ротором асинхронные электродвигатели

Электроснабжение агрегатов БА 10-35 от сети переменного трехфазного тока, номинальным напряжением 400 В, номинальной частотой 50 Гц.

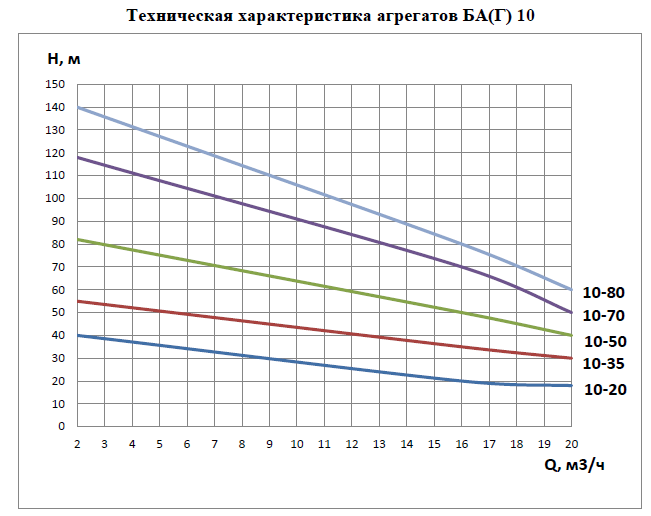

Напорные характеристики БА(Г)

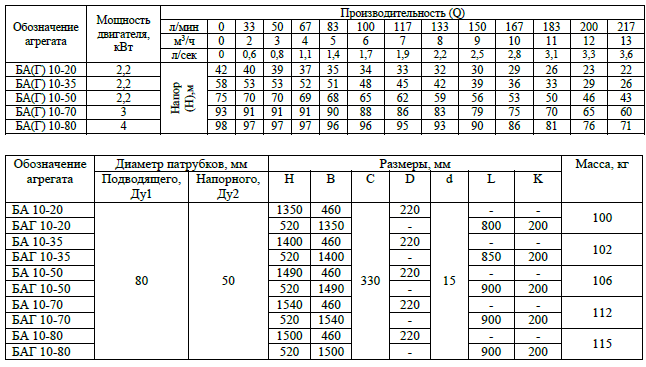

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
