Характеристики технические БА 16-20

Технические характеристики повысительных насосных бустерных агрегатов БА 16-20.
Насосы предназначены для эксплуатации в промышленном, сельскохозяйственном и коммунальном водоснабжении с целью повышения напора воды.

Условное обозначение:
БА 16-20-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 16: подача номинальная, м³/час;
- 20: напор номинальный, м;
- Тр: перекачиваемая вода до +70°C (при отсутствии индекса Тр температура воды до +35°C);
- УХЛ: исполнение климатическое;
- 4: категория размещения.

Бустерные насосы повысительные БА 16-20 используются для повышения напора воды в системе водоснабжения (холодного и горячего), в системах циркуляции воды при ее температуре до +35°C (без индекса) и до +70°C (с индексом Тр).

В составе электронасосных агрегатов - 3-х фазные водозаполненные погружные асинхронные электродвигатели с короткозамкнутым ротором (мощностью 2,2 квт, с числом оборотов вала 2900 в минуту) и скважинные для перекачивания воды многоступенчатые центробежные насосы.

Электроснабжение насосов БА 16-20 от сети трехфазного переменного тока, номинальным напряжением 400 В, номинальной частотой 50 Гц.

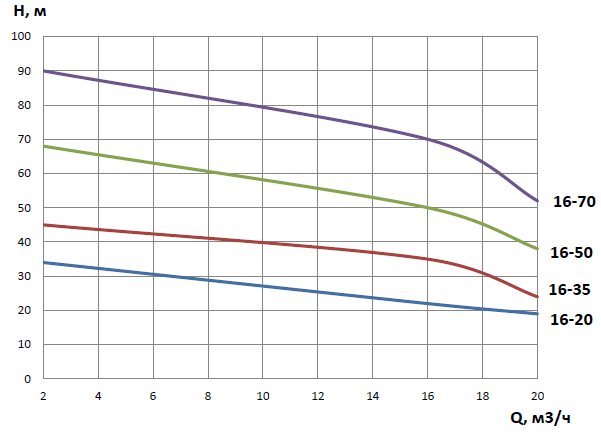

Напорные характеристики БА(Г)

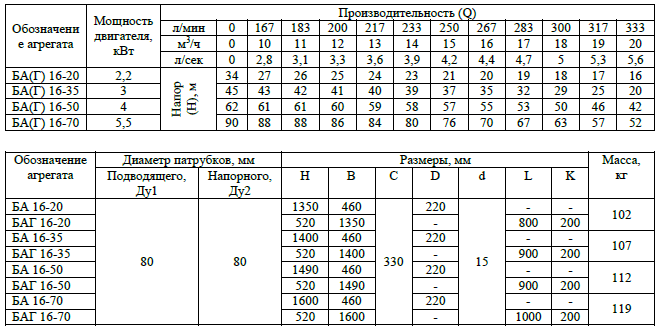

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
