Характеристики технические БА 16-50

Технические характеристики насосных бустерных агрегатов (насосов) БА 16-50 для повышения напора воды.
Повысительные насосы используются для работы в промышленном, сельскохозяйственном и коммунальном водоснабжении для повышения напора воды.

Условное обозначение:
БА 16-50-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 16: подача номинальная, м³/час;
- 50: напор номинальный, м;
- Тр: вода перекачиваемая насосом до плюс 70°C (без индекса Тр вода температурой до плюс 35°C);
- УХЛ: исполнение климатическое;
- 4: категория размещения.

Бустерные насосы (насосные агрегаты) БА 16-50 предназначаются для повышения напора воды в системах циркуляции и водоснабжения (холодного и горячего).
Агрегат без индекса Тр для воды не более +35°C, для агрегата с индексом Тр в маркировке - вода не выше +70°C .

В составе бустерных агрегатов - водозаполненные трехфазные погружного типа асинхронные электродвигатели с короткозамкнутым ротором (мощностью 4 квт, с количеством оборотов 2900 в минуту) и многоступенчатые скважинные для воды центробежные насосы.

Электропитание насосных агрегатов БА 16-50: сети переменного трехфазного тока, напряжение номинальное 400 В, частота номинальная 50 Гц.

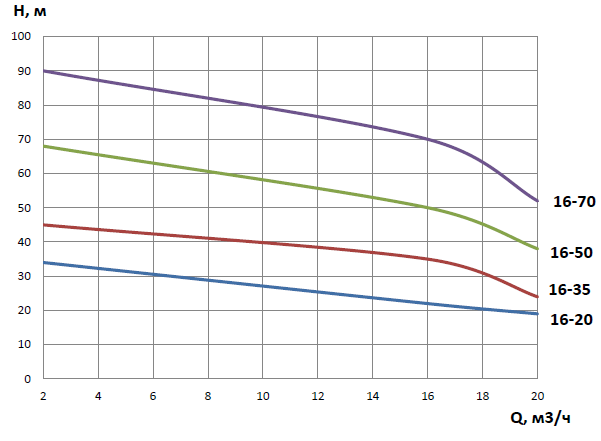

Напорные характеристики БА(Г)

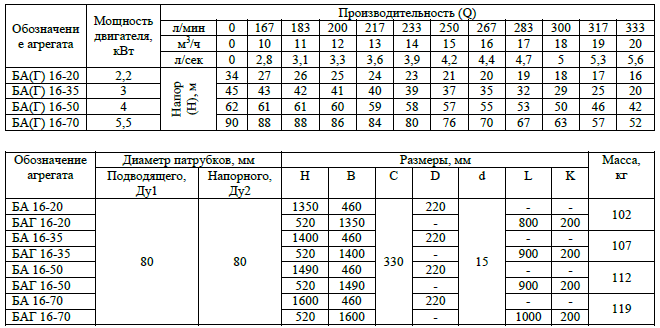

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
