Характеристики технические БА 16-70



БА 16-70 Технические характеристики насосов и агрегатов бустерных БА 16-70.
Бустерные насосы предназначаются для повышения напора воды в системах циркуляции и водоснабжения в коммунальном, промышленном, сельском водоснабжении.

Условное обозначение:
БА 16-70-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 16: подача номинальная, м³/час;
- 70: напор номинальный, м;
- Тр: вода температурой не более 70°C (без индекса Тр - вода температурой до 35°C);
- УХЛ4: климатическое исполнение и категория размещения.

Повысительные насосы (электроагрегаты) БА 16-70 перекачивают холодную воду температурой не более плюс 35°C (насос без индекса) и горячую воду температурой, не выше плюс 70°C (насос с индексом Тр).

В комплектацию электронасосных агрегатов включены - многоступенчатые скважинные для воды центробежные насосы и с короткозамкнутым ротором погружного типа водозаполненные асинхронные электродвигатели (мощность 5,5 квт, количество оборотов вала 2900 в минуту).

Электропитание агрегатов БА 16-70 от сети трехфазного переменного тока, напряжением 400 В, номинальной частотой 50 Гц.

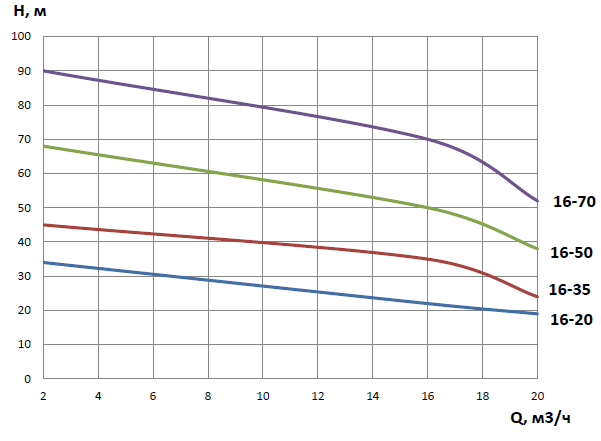

Напорные характеристики БА(Г)

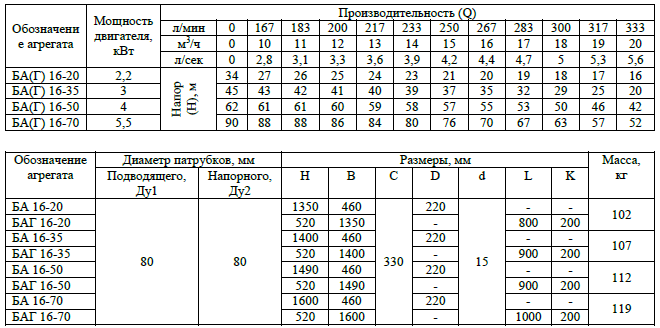

Технические характеристики бустерных агрегатов БА(Г)


Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
