Характеристики технические БА 25-70

Технические характеристики бустерных насосных агрегатов БА 25-70.
Бустерные насосы предназначены для повышения напора воды в коммунальном, промышленном и сельскохозяйственном водоснабжении.

Условное обозначение:
БА 25-70-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 25: номинальная подача, м³/час;
- 70: номинальный напор, м;
- Тр: индекс, при перекачивании воды не более +70°C (агрегат без индекса - вода температурой не более +35°C);
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Насосы (агрегаты) БА 25-70 повышают напор воды в системах циркуляции, холодного и горячего водоснабжения (до +35°C вода - агрегат без индекса и до +70°C с индексом Тр).

В составе насосных агрегатов - многоступенчатые центробежные насосы для перекачивания воды и водозаполненные 3-х фазные с короткозамкнутым ротором погружного типа асинхронные электродвигатели (мощность 7,5 квт, число оборотов вала 2900 в минуту).

Электроснабжение БА 25-70 - сеть переменного трехфазного тока, напряжением 400 В, частотой номинальной 50 Гц.

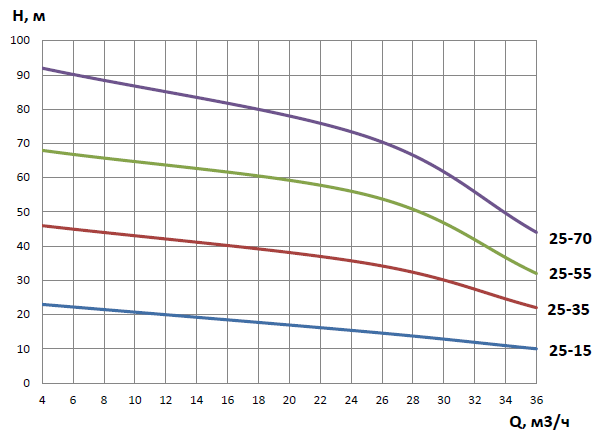

Напорные характеристики БА(Г)

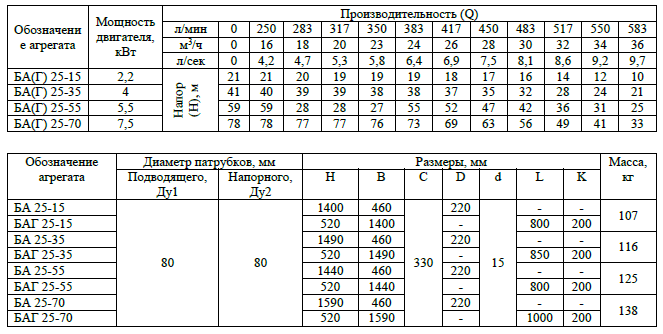

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
